Détails sur le produit:
|
| Nom de produit: | Scie à dés automatique DAD3350 | Max. Taille de la pièce: | Φ8 pouces (250 mm × 250 mm, Φ 300 mm spécification spécifiée par l'utilisateur) |
|---|---|---|---|
| Application: | 1,8 kW, 2,2 kW | Dimensions de la machine (L × P × H) mm: | 900 × 1 050 × 1 800 |
| Représentation: | écurie | Poids de machine: | Environ. 1 200 kg |
| Plage de coupe de l'axe X: | 260mm | Axe X Vitesse de coupe: | 0,1 ~ 600 mm/s |
| Mettre en évidence: | Machine de découpe de plaquettes de 2,2 kW,machine de découpe de plaquettes de silicium 1 |
||
DAD3350 Wafer Dicing Machine Automatic Dicing Saw X-Axis Cutting Range 260mm
Prend en charge une large gamme d'applications
Le DAD3350 est capable de traiter un maximum de pièces de Φ8 pouces ou 250 x 250 mm (spécification spécifiée par l'utilisateur).Une broche de 1,8 kW est équipée en standard.En sélectionnant une broche à couple élevé de 2,2 kW (en option), il est possible de traiter du silicium jusqu'à des matériaux difficiles à traiter, tels que la céramique.La prise en charge de lames jusqu'à Φ5 pouces est possible avec des spécifications spécifiées par l'utilisateur.De plus, la fonction d'alignement pour plusieurs pièces montées peut également être ajoutée en option.
Débit amélioré
Le DAD3350 améliore le débit en augmentant la vitesse de chaque axe.
Facilité d'utilisation
L'opérabilité est améliorée grâce à l'installation d'un écran tactile LCD et d'une interface utilisateur graphique (GUI).Une utilisation facile est obtenue grâce à un affichage visuel indiquant les conditions de traitement et divers états avec des boutons d'icônes.De plus, les points communs de fonctionnement ont été pris en compte afin de faciliter le remplacement de la série 300/500 (modèles existants).
Qualité du processus

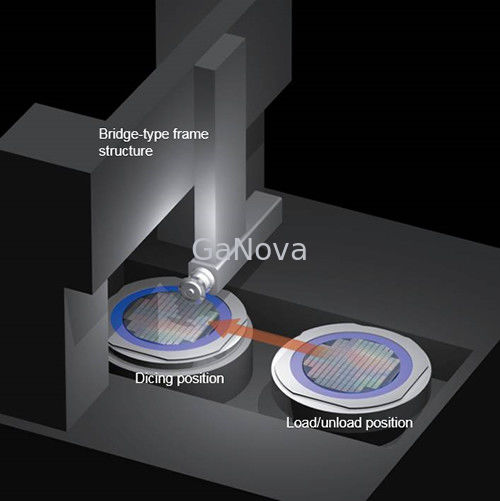

En adoptant un cadre de type pont à haute rigidité et une structure de support de section avant de broche, qui empêche le retrait thermique et les vibrations, un point de traitement plus stable peut être atteint.
Contrôles de processus
L'alignement automatique, la mise au point automatique, la vérification automatique du trait de coupe et d'autres fonctions de reconnaissance d'image ont été installés pour améliorer la productivité de l'équipement.De plus, le microscope comprend un mécanisme de soufflage d'air et un obturateur d'objectif pour éviter la contamination.En option, un microscope à faible grossissement peut être ajouté pour un alignement approximatif.Grâce à la surveillance des conditions, les conditions de traitement et divers autres états peuvent être connus à tout moment.Des fonctionnalités avancées de contrôle de processus peuvent être ajoutées en option, notamment un système de gestion de l'eau de coupe à l'écran pour le contrôle du débit d'eau de coupe.
Caractéristiques
|
spécification |
Unité |
1,8kW |
2,2kW |
|
|---|---|---|---|---|
|
Max.taille de la pièce |
- |
Φ8 pouces (250 mm × 250 mm, Φ300 mm spécification spécifiée par l'utilisateur) |
||
|
Axe X |
Gamme de coupe |
millimètre |
260 |
|
|
Vitesse de coupe |
mm/s |
0,1 ～ 600 |
||
|
Axe Y |
Gamme de coupe |
millimètre |
260 |
|
|
Étape d'indexation |
millimètre |
0,0001 |
||
|
Précision de positionnement de l'index |
millimètre |
0,002/260 |
||
|
Axe z |
Max.accident vasculaire cérébral |
millimètre |
32.2 |
31.4 |
|
Résolution mobile |
millimètre |
0,00005 |
||
|
Précision de répétabilité |
millimètre |
0,001 |
||
|
axe θ |
Max.angle de rotation |
degré |
380 |
|
|
Broche |
Couple nominal |
N・m |
0,29 |
0,70 |
|
Plage de vitesse de révolution |
min‐1 |
6 000 ～ 60 000 |
3 000 ～ 30 000 |
|
|
Dimensions de la machine (L × P × H) |
millimètre |
900 × 1 050 × 1 800 |
||
|
Poids de la machine |
kg |
Environ.1 200 |
||
* L'apparence, les caractéristiques, les spécifications et d'autres détails du produit peuvent changer en raison de modifications techniques.
* Veuillez lire attentivement la fiche technique standard avant utilisation.
