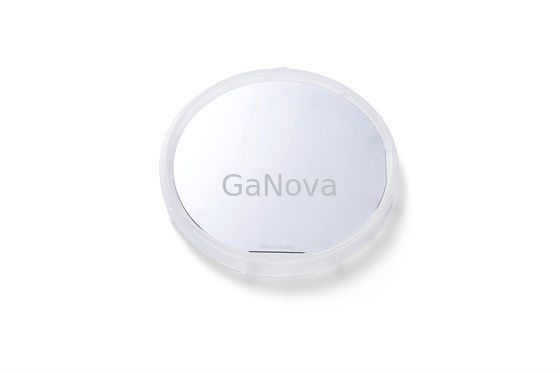

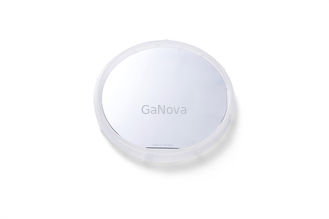

Nom de produit: Gaufrette sic épitaxiale Crystal Form: 4h
Bord de gaufrette: tailler Diamètre: 150.0mm +0mm/-0.2mm
Orientation extérieure: En dehors de l'axe : ° de 4°toward <11-20>±0.5 Longueur plate primaire: ± 1.5mm de 47.5mm
Mettre en évidence:

Plaquette épitaxiale en cristal 4H SiC

,

plaquette épi 4H

,

plaquette épitaxiale SiC 47

JDCD03-001-004 Biseau épitaxié de bord de tranche de gaufrette de SiC 350.0μm ± 25.0 μm

JDCD03-001-004





Aperçu

Plusieurs méthodes de croissance de la couche épitaxiale sur des tranches de silicium ou autres existantes sont actuellement utilisées : dépôt chimique en phase vapeur d'organo-métalliques (MOCVD) et épitaxie par jet moléculaire (MBE), LPE, HVPE.

Il s'agit de la croissance de cristaux d'un matériau sur la face cristalline d'un autre (hétéroépitaxie) ou du même matériau (homoépitaxie).La structure de réseau et l'orientation ou la symétrie de réseau du matériau en film mince sont identiques à celles du substrat sur lequel il est déposé.Plus important encore, si le substrat est un monocristal, alors le film mince sera également un monocristal.Contraste avec la monocouche auto-assemblée et la mésotaxie.





Propriété Qualité P-MOS Nuance P-SBD Classe D
Forme de cristal 4H
Polytype Aucun permis Zone≤5 %
(MPD)un ≤0.2/cm2 ≤0.5/cm2 ≤5/cm2
Plaques hexagonales Aucun permis Zone≤5 %
Polycristal hexagonal Aucun permis
Inclusionsun Zone≤0,05 % Zone≤0,05 % N / A
Résistivité 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(EPD)un ≤4000/cm2 ≤8000/cm2 N / A
(TED)un ≤3000/cm2 ≤6000/cm2 N / A
(TPL)un ≤1000/cm2 ≤2000/cm2 N / A
(TSD)un ≤600/cm2 ≤1000/cm2 N / A
Défaut d'empilement ≤0.5% Zone ≤1% Zone N / A



Contamination métallique de surface



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Diamètre 150,0 mm +0 mm/-0,2 mm
Orientation des surfaces Hors axe : 4 ° vers <11-20> ±0,5 °
Longueur plate primaire 47,5 mm ± 1,5 mm
Longueur plate secondaire Pas d'appartement secondaire
Orientation principale à plat Parallèle à<11-20>±1°
Orientation plate secondaire N / A
Désorientation orthogonale ±5,0°
Finition de surface Face C : polissage optique, face Si : CMP
Bord de plaquette Biseautage

Rugosité de surface

(10μm×10μm)

Si Face Ra≤0.20 nm ; C Face Ra≤0.50 nm
Épaisseurun 350.0μm± 25.0μm
LTV(10mm×10mm)un ≤2μm ≤3μm
(TVT)un ≤6μm ≤10μm
(ARC)un ≤15μm ≤25μm ≤40μm
(Chaîne)un ≤25μm ≤40μm ≤60μm
Puces/retraits Aucun autorisé ≥ 0,5 mm de largeur et de profondeur Qty.2 ≤1.0 mm Largeur et profondeur

Rayuresun

(Visage Si, CS8520)

≤5 et longueur cumulée≤0,5×diamètre de plaquette

≤5 et longueur cumulée≤1.5×Wafer

Diamètre

TU(2mm*2mm) ≥98% ≥95% N / A
Fissures Aucun permis
Contamination Aucun permis
Propriété Qualité P-MOS Nuance P-SBD Classe D
Exclusion de bord 3mm

Remarque : une exclusion de bord de 3 mm est utilisée pour les éléments marqués d'unun.
