6inch N Type Wafer P MOS Grade 4H SiC Substrat 350.0 ± 25.0um

Certificat
LA CHINE Shanghai GaNova Electronic Information Co., Ltd. certifications
Je suis en ligne une discussion en ligne

6inch N Type Wafer P MOS Grade 4H SiC Substrat 350.0 ± 25.0um

6inch N Type Wafer P MOS Grade 4H SiC Substrat 350.0 ± 25.0um
6inch N Type Wafer P MOS Grade 4H SiC Substrat 350.0 ± 25.0um

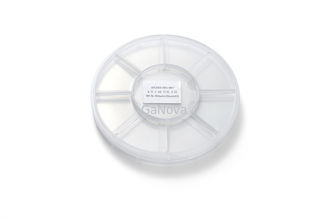

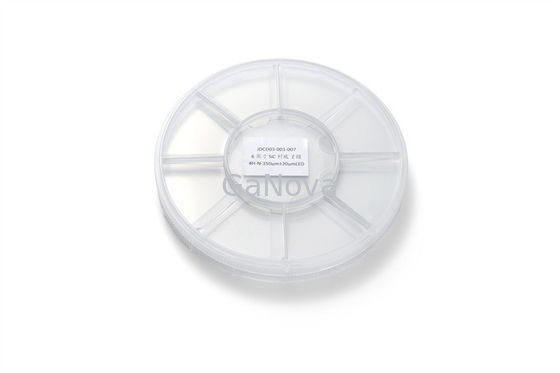

Image Grand :  6inch N Type Wafer P MOS Grade 4H SiC Substrat 350.0 ± 25.0um

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD03-002-007
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T

6inch N Type Wafer P MOS Grade 4H SiC Substrat 350.0 ± 25.0um

description de
Nom de produit: Substrat SiC Crystal Form: 4h
Diamètre: 150.0mm+0mm/-0.2mm Orientation extérieure: En dehors de l'axe : ° de 4°toward <11-20>±0.5
Longueur plate primaire: ± 1.5mm de 47.5mm Longueur plate secondaire: Aucun appartement secondaire
Mettre en évidence:

Plaquette de type N de 6 pouces

,

substrat SiC 4H

,

plaquette de type N P MOS Grade

Substrat 6 pouces 4H-SiC Type N P-MOS Grade 350.0±25.0μm MPD≤0.2/cm2Résistivité 0,015Ω•cm—0,025Ω•cm pour les appareils électriques et micro-ondes





Aperçu

Le SiC est utilisé pour la fabrication de dispositifs à très haute tension et à haute puissance tels que des diodes, des transistors de puissance et des dispositifs à micro-ondes à haute puissance.
La croissance épitaxiale est utilisée pour produire des couches actives de structures de dispositifs à base de carbure de silicium (SiC) avec une densité et une épaisseur de dopage conçues, car le contrôle du dopage et de l'épaisseur dans la croissance en masse est difficile.


Les propriétés électroniques et thermiques uniques du carbure de silicium (SiC) le rendent idéal pour les dispositifs semi-conducteurs avancés à haute puissance et haute fréquence qui fonctionnent bien au-delà des capacités des dispositifs au silicium ou à l'arséniure de gallium.




Propriété Qualité P-MOS Nuance P-SBD Classe D
Forme de cristal 4H
Polytype Aucun permis Zone≤5 %
(MPD)un ≤0.2/cm2 ≤0.5/cm2 ≤5/cm2
Plaques hexagonales Aucun permis Zone≤5 %
Polycristal hexagonal Aucun permis
Inclusionsun Zone≤0,05 % Zone≤0,05 % N / A
Résistivité 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(EPD)un ≤4000/cm2 ≤8000/cm2 N / A
(TED)un ≤3000/cm2 ≤6000/cm2 N / A
(TPL)un ≤1000/cm2 ≤2000/cm2 N / A
(TSD)un ≤600/cm2 ≤1000/cm2 N / A
Défaut d'empilement ≤0.5% Zone ≤1% Zone N / A



Contamination métallique de surface



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Diamètre 150,0 mm +0 mm/-0,2 mm
Orientation des surfaces Hors axe : 4 ° vers <11-20> ±0,5 °
Longueur plate primaire 47,5 mm ± 1,5 mm
Longueur plate secondaire Pas d'appartement secondaire
Orientation principale à plat Parallèle à<11-20>±1°
Orientation plate secondaire N / A
Désorientation orthogonale ±5,0°
Finition de surface Face C : polissage optique, face Si : CMP
Bord de plaquette Biseautage

Rugosité de surface

(10μm×10μm)

Si Face Ra≤0.20 nm ; C Face Ra≤0.50 nm
Épaisseurun 350.0μm± 25.0μm
LTV(10mm×10mm)un ≤2μm ≤3μm
(TVT)un ≤6μm ≤10μm
(ARC)un ≤15μm ≤25μm ≤40μm
(Chaîne)un ≤25μm ≤40μm ≤60μm
Puces/retraits Aucun autorisé ≥ 0,5 mm de largeur et de profondeur Qty.2 ≤1.0 mm Largeur et profondeur

Rayuresun

(Visage Si, CS8520)

≤5 et longueur cumulée≤0,5×diamètre de plaquette

≤5 et longueur cumulée≤1.5×Wafer

Diamètre

TU(2mm*2mm) ≥98% ≥95% N / A
Fissures Aucun permis
Contamination Aucun permis
Propriété Qualité P-MOS Nuance P-SBD Classe D
Exclusion de bord 3mm

Remarque : une exclusion de bord de 3 mm est utilisée pour les éléments marqués d'unun.
