Détails sur le produit:
|
| Dimensions: | φ50.8mm±0.1mm, DE (1-100), Al Face, localisant le bord 16.0± 1.0mm | Substrat: | Saphir (latéraux simples ou doubles polis) |
|---|---|---|---|
| Type de conduction: | Semi-isolant | Zone d'exclusion de bord: | <2mm |
| Aspérité: | Ra | Nom de produit: | Gaufrette de nitrure en aluminium |
| XRD FWHM de (002): | ≤80arcsec, ≤100arcsec, ≤120arcsec, ≤160arcsec | XRD FWHM de (102): | ≤650arcsec, ≤550arcsec, ≤450arcsec, ≤400arcsec |
| Mettre en évidence: | Plaquette de saphir plan C,substrat aln 50,8 mm |
||
Plan C (0001)±1oAIN sur saphir gaufrette saphir (poli simple ou double face)

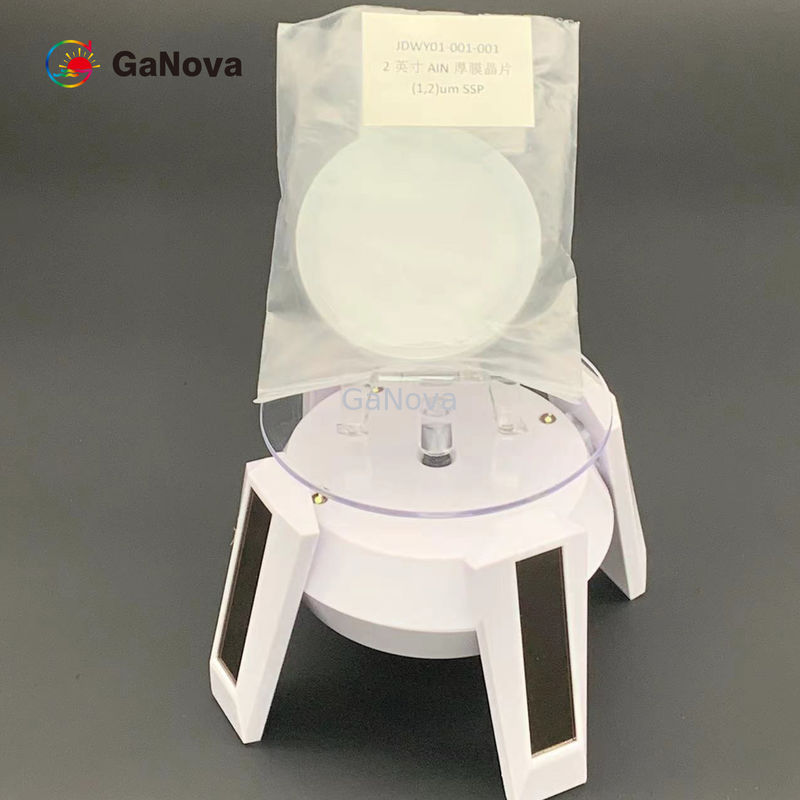

Couche épaisse de 2 pouces (1,2) Um AIN sur plaquette de saphir SSP XRD FWHM de (002) ≤ 80 arcsec (102) ≤ 650 arcsec Puce LED de désinfection UV
Le substrat AlN est l'un des substrats céramiques les plus populaires qui présente une excellente résistance à la chaleur, une résistance mécanique élevée, une résistance à l'abrasion et une faible perte diélectrique.La surface du substrat AlN est assez lisse et de faible porosité.Le nitrure d'aluminium a une conductivité thermique plus élevée, comparée au substrat d'alumine, elle est environ 7 à 8 fois élevée.Le substrat AlN est un excellent matériau de boîtier électronique.
Nous fournissons un substrat AlN pour une large gamme d'applications, y compris la microélectronique à couches minces et à couches épaisses, les composants RF / micro-ondes à haute puissance et à haute fréquence et le condensateur ou la résistance, contactez-nous pour plus d'informations sur les produits de plaquettes en céramique.
| Article | AIN-TCU-C50 | ||
| Dimensions | φ50,8 mm ± 0,1 mm, OF (1-100), face Al, bord de localisation 16,0 ± 1,0 mm | ||
| Substrat | Saphir (poli simple ou double face) | ||
| Épaisseur | 1~5μm | ||
| Orientation |
Plan C (0001)±1o |
||
| Type de conduction | Semi-isolant | ||
| Qualité cristalline | Épaisseur | XRD FWHM de (002) | XRD FWHM de(102) |
| [1,2)μm | ≤80sec d'arc | ≤650arcsec | |
| [2,3)μm | ≤100arcsec | ≤550arcsec | |
| [3,4)μm | ≤120 secondes d'arc | ≤450arcsec | |
| [4,5)μm | ≤160arcsec | ≤400arcsec | |
| Zone d'exclusion de bord |
<2mm |
||
| Rugosité de surface | Ra<1.5nm(10*10μm) | ||
| Emballer | Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25 pièces ou des conteneurs de wafers simples. | ||
