UKAS a modelé Sapphire Substrates Flat Edge Angle

UKAS a modelé Sapphire Substrates Flat Edge Angle
UKAS a modelé Sapphire Substrates Flat Edge Angle

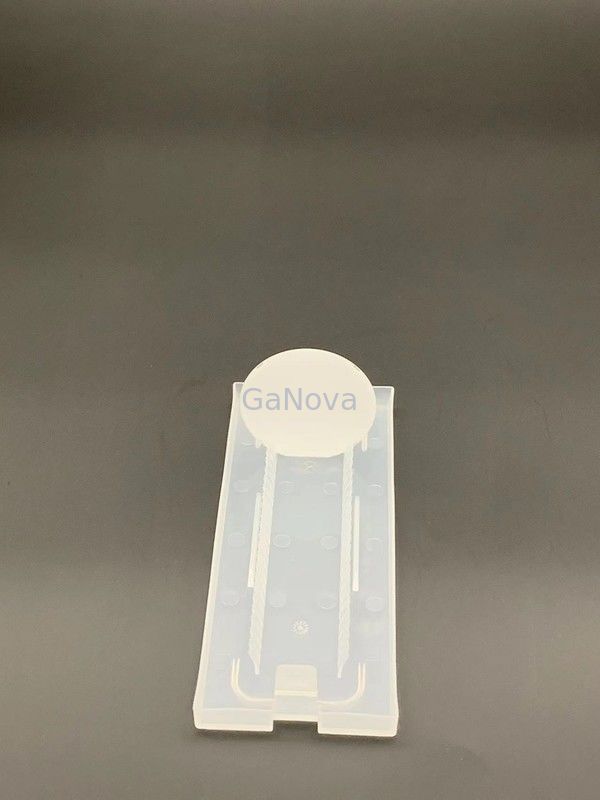

Image Grand :  UKAS a modelé Sapphire Substrates Flat Edge Angle

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD09-001-001
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Conditions de paiement: T/T

UKAS a modelé Sapphire Substrates Flat Edge Angle

description de
Épaisseur: 430±10μm Largeur bord plat: 16±1.0mm
TTV: ≤5μm Arc: ≤-8~0μm
Rugosité de la surface avant: ≤0.25nm Rugosité de la surface arrière: 0.8~1.2μm
Mettre en évidence:

UKAS a modelé Sapphire Substrates

,

al2o3 substrat 430um

,

OEM modelé de Sapphire Substrates

Sapphire Substrates Flat Edge Angle modelée par 50.80±0.10mm A-Plane±0.2o

Sapphire Substrates modelée par 2inch, puce de LED, matériel de substrat

L'amélioration d'efficacité de la LED basée sur GaN avec la technique de substrat de modeler-saphir est généralement attribuée à l'amélioration dans les les deux efficacité légère d'extraction et rendement quantique interne. Les modèles réguliers créés sur le substrat de saphir contrecarre l'effet de toute la réflexion interne à l'interface de GaN/saphir.

2inch a modelé le substrat de saphir
Article Al2 O3

UKAS a modelé Sapphire Substrates Flat Edge Angle 0

Dimension 50.80±0.10mm
Épaisseur 430±10μm
Largeur plate de bord

16±1.0mm

Angle plat de bord A-plane±0.2o
TTV ≤5μm
ARC ≤-8~0μm
Front Surface Roughness ≤0.25nm
Aspérité arrière 0.8~1.2μm
Bord Rond
Fabrication de laser de retour

Au sujet de nous

Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.

FAQ

Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <> >=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
