Aperçu ProduitsSapphire Substrates modelée

0.8um à 1.2um a modelé Sapphire Substrate Round Edge menée

Certificat
LA CHINE Shanghai GaNova Electronic Information Co., Ltd. certifications
Je suis en ligne une discussion en ligne

0.8um à 1.2um a modelé Sapphire Substrate Round Edge menée

0.8um à 1.2um a modelé Sapphire Substrate Round Edge menée
0.8um à 1.2um a modelé Sapphire Substrate Round Edge menée

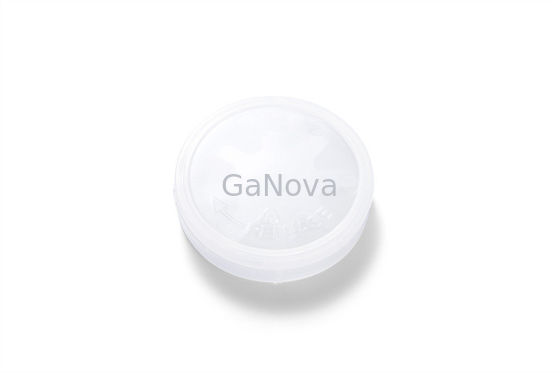

Image Grand :  0.8um à 1.2um a modelé Sapphire Substrate Round Edge menée

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD09-001-001
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Conditions de paiement: T/T

0.8um à 1.2um a modelé Sapphire Substrate Round Edge menée

description de
Dimension: 50.80±0.10mm Épaisseur: 430±10μm
Angle de bord plat: A-plan±0.2˚ TTV: ≤5μm
Arc: ≤-8~0μm Rugosité de la surface avant: ≤0.25nm
Mettre en évidence:

0.8um a mené le substrat de saphir

,

Gaufrette modelée de saphir

,

1.2um a mené le substrat de saphir

Aspérité arrière Sapphire Substrates Round Edge modelée par 0.8~1.2μm

Sapphire Substrates modelée par 2inch, puce de LED, matériel de substrat

Sapphire Substrates modelée (PSS) est un substrat micro-modelé de saphir. Il a été très utilisé dans des diodes électroluminescentes basées sur GaN de haute puissance (LED), qui sont la source lumineuse alternative la plus prometteuse pour l'éclairage général. Avec la percée de la technique de substrat de modeler-saphir, l'efficacité du haut-éclat LED basée sur GaN a été conduite à un niveau le plus haut de 150 lm/W.

2inch a modelé le substrat de saphir
Article Al2 O3

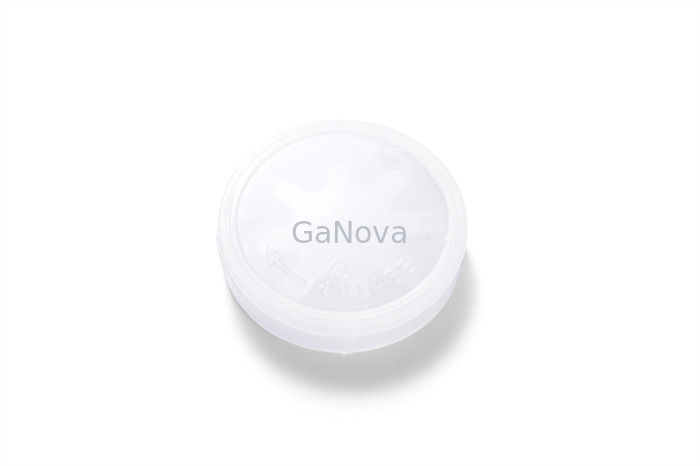

0.8um à 1.2um a modelé Sapphire Substrate Round Edge menée 0

Dimension 50.80±0.10mm
Épaisseur 430±10μm
Largeur plate de bord

16±1.0mm

Angle plat de bord A-plane±0.2o
TTV ≤5μm
ARC ≤-8~0μm
Front Surface Roughness ≤0.25nm
Aspérité arrière 0.8~1.2μm
Bord Rond
Fabrication de laser de retour

Au sujet de nous

Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.

FAQ

Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <> >=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
