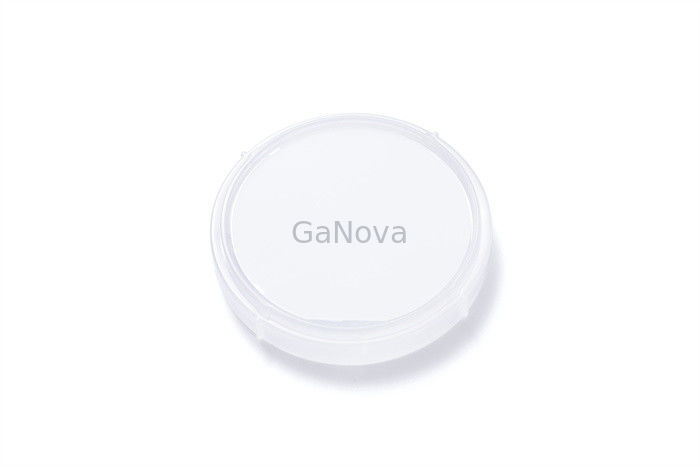

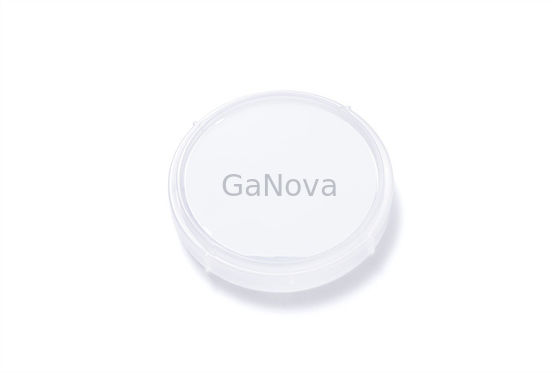

Un substrat de saphir à motifs plats BOW -8 - 0μm Edge Round

Un substrat de saphir à motifs plats BOW -8 - 0μm Edge Round
Un substrat de saphir à motifs plats BOW -8 - 0μm Edge Round

Image Grand :  Un substrat de saphir à motifs plats BOW -8 - 0μm Edge Round

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD09-001-001
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Conditions de paiement: T/T

Un substrat de saphir à motifs plats BOW -8 - 0μm Edge Round

description de
Dimension: 50.80±0.10mm Épaisseur: 430±10μm
Largeur bord plat: 16±1.0mm Angle de bord plat: A-plan±0.2˚
TTV: ≤5μm Arc: ≤-8~0μm
Rugosité de la surface avant: ≤0.25nm Rugosité de la surface arrière: 0.8~1.2μm
Mettre en évidence:

Substrats en saphir à motifs

,

matériau saphir BOW -8um

,

substrats en saphir à motifs Edge Round

A-plan±0.2oSubstrats en saphir à motifs BOW ≤-8 ~ 0μm Edge Round





La formation de LED sur des substrats de saphir à motifs est la méthode la plus rentable pour fabriquer de tels dispositifs.Ces LED présentent une intensité d'électroluminescence normalisée élevée et une efficacité d'extraction de lumière élevée.

De plus, les plaquettes à motifs réduisent la densité des défauts et les pertes totales de réflexion interne.Ces avantages incitent les fabricants à adopter des LED à base de nitrure-semi-conducteur.





Substrat en saphir à motifs de 2 pouces
Article Al2O3





Un substrat de saphir à motifs plats BOW -8 - 0μm Edge Round 0



















Dimension 50.80±0.10mm
Épaisseur 430±10μm
Largeur bord plat



16±1.0mm

Angle de bord plat A-plan±0.2o
TTV ≤5μm
ARC ≤-8~0μm
Rugosité de la surface avant ≤0.25nm
Rugosité de la surface arrière 0.8~1.2μm
Bord Rond
Fabrication laser dos
