50.80mm ont modelé Sapphire Substrates Thickness polie 440um

50.80mm ont modelé Sapphire Substrates Thickness polie 440um
50.80mm ont modelé Sapphire Substrates Thickness polie 440um

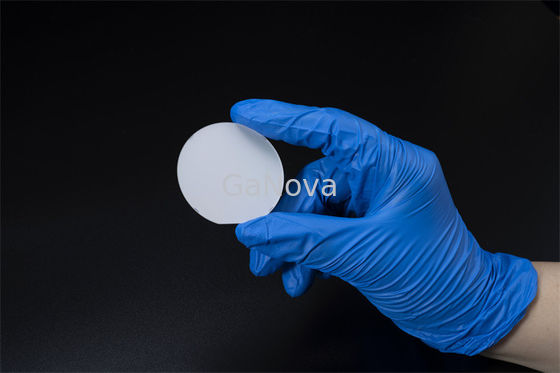

Image Grand :  50.80mm ont modelé Sapphire Substrates Thickness polie 440um

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD09-001-001
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Conditions de paiement: T/T

50.80mm ont modelé Sapphire Substrates Thickness polie 440um

description de
Dimension: 50.80±0.10mm Épaisseur: 430±10μm
Largeur bord plat: 16±1.0mm TTV: ≤5μm
Arc: ≤-8~0μm Rugosité de la surface avant: ≤0.25nm
Mettre en évidence:

Substrats polis modelés de saphir

,

6 pouces Sapphire Wafer

,

substrats de saphir polis par 50.80mm

La dimension 50.80±0.10mm a modelé Sapphire Substrates Thickness 430±10μm

Sapphire Substrates modelée par 2inch, puce de LED, matériel de substrat

Sapphire Substrates modelée (PSS) est substrat micro-modelé de saphir utilisé à pour GaN a basé les diodes électroluminescentes (LED). Le PSS réduit la densité de dislocation dans la couche de GaN, augmente l'efficacité légère d'extraction et augmente l'éclat de la LED.

Caractéristiques :

le modèle de Nano-échelle est disponible
Les types de dôme, de pilier ou de tige sont disponibles
Le modèle fait sur commande est bienvenu

2inch a modelé le substrat de saphir
Article Al2O3

50.80mm ont modelé Sapphire Substrates Thickness polie 440um 0

Dimension 50.80±0.10mm
Épaisseur 430±10μm
Largeur plate de bord

16±1.0mm

Angle plat de bord A-plane±0.2o
TTV ≤5μm
ARC ≤-8~0μm
Front Surface Roughness ≤0.25nm
Aspérité arrière 0.8~1.2μm
Bord Rond
Fabrication de laser de retour

Au sujet de nous

Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.

FAQ

Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <> >=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
