Substrat de monocristal de GaN

Visage GaN Substrate de C

Certificat

Je suis en ligne une discussion en ligne

Visage GaN Substrate de C

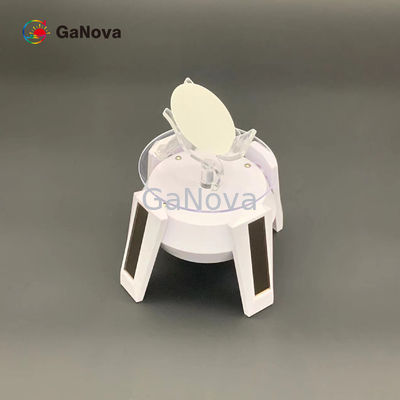

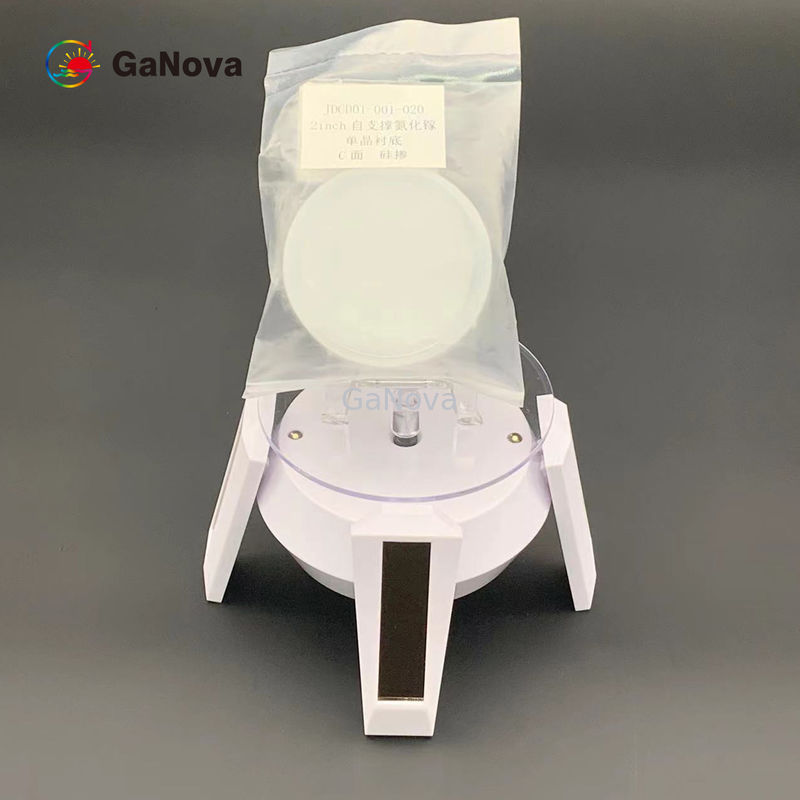

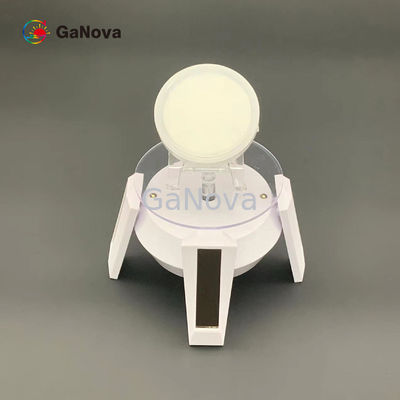

Image Grand : Visage GaN Substrate de C

Détails sur le produit:

Lieu d'origine:	Suzhou Chine
Nom de marque:	GaNova
Certification:	UKAS/ISO9001:2015
Numéro de modèle:	JDCD01-001-020

Conditions de paiement et expédition:

Détails d'emballage:	Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 6
Délai de livraison:	3-4 jours de la semaine
Conditions de paiement:	T/T
Capacité d'approvisionnement:	10000pcs/Month

Contact

Visage GaN Substrate de C

description de

Nom de produit:	substrats libres de deux pouces de N-GaN	Dimensions:	50,0 ±0.3mm
Épaisseur:	400 ± 30μm	Appartement d'orientation:	(1 - 100) ±0.1˚, ± 12,5 1mm
TTV:	≤ 10µm	Arc:	≤ 20μm
Mettre en évidence:	Visage GaN Substrate de C , Substrat de semi-conducteur de GaN , Le SI a enduit GaN Substrate

le C-visage 2inch SI-a enduit la résistivité libre de type n de substrat de monocristal de GaN < 0="">

Aperçu
GaN a d'excellentes caractéristiques matérielles pour l'usage dans des dispositifs de puissance, y compris une tension claque élevée, une vitesse élevée de saturation, et une stabilité thermique élevée. Les avances récentes en vrac la technologie de croissance de GaN ont facilité le développement des dispositifs de puissance verticaux tels que des diodes de barrière de Schottky, des diodes à jonction de PN, et des transistors d'effet de champ de métal-oxyde-semi-conducteur de fossé.

substrats libres de deux pouces de N-GaN
	Niveau de production (P)			Recherche (R)	Simulacre (D)	Note : (1) 5 points : les angles de miscut de 5 positions sont 0,55 ±0.15o (2) 3 points : le miscut pêche des positions (2, 4, 5) sont 0,55 ±0.15o (3) secteur utilisable : exclusion de périphérie et de macro défauts (trous)
	P+	P	P
Article	GaN-FS-C-N-C50-SSP
Dimensions	50,0 ±0.3 millimètre
Épaisseur	400 μm du ± 30
Appartement d'orientation	(1 - 100) ±0.1o_, ± 12,5 1 millimètre
TTV	μm du ≤ 15
ARC	μm du ≤ 20
Résistivité (300K)	≤ 0,02 Ω·cm pour de type n (SI-enduit)
Aspérité de visage de GA	≤ 0,3 nanomètres (polis et préparation de surface pour l'épitaxie)
Aspérité de visage de N	0,5 μm ~1,5 (côté simple poli)
Avion de C (0001) outre d'angle vers le M-axe (angles de miscut)	0,55 ± 0,1^o (5 points)	0.55± 0,15^o (5 points)		0,55 ± 0,15^o (3 points)
Filetage de la densité de dislocation	≤ 7,5 x 105 cm2	≤ 3 x 106 cm2
Nombre et taille maximum des trous dans Ф47 millimètre au centre	0		μm de 3@1000 de ≤	μm de 12@1500 de ≤	μm de 20@3000 de ≤
Secteur utilisable	> 90%			>80%	>70%
Paquet	Emballé dans un cleanroom dans le conteneur simple de gaufrette

Au sujet de nous

Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.

FAQ

Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <> >=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
