Wafer épitaxial au GaN dopé

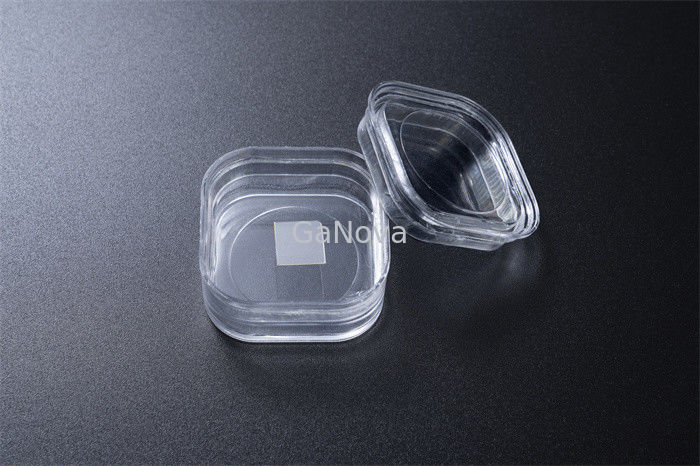

Image Grand : Wafer épitaxial au GaN dopé

Détails sur le produit:

Lieu d'origine:	Suzhou Chine
Nom de marque:	GaNova
Certification:	UKAS/ISO9001:2015

Conditions de paiement et expédition:

Détails d'emballage:	Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 6
Délai de livraison:	3-4 jours de la semaine
Conditions de paiement:	T/T
Capacité d'approvisionnement:	10000pcs/Month

Contact

Wafer épitaxial au GaN dopé

description de

Dimensions:	10 x 10,5 mm²	Épaisseur:	350 ±25µm
Nom de produit:	Substrat de monocristal de GaN	Arc:	- ≤ 10µm d'ARC de ≤ de 10µm
Macro densité de défaut:	² 0cm⁻	Secteur utilisable:	> 90% (exclusion de bord)
Mettre en évidence:	Plaquette épitaxiale de GaN dopée Un , plaquette de type n monocristallin , plaquette épitaxiale de GaN 10 x 10

10*10.5mm² C-face Substrat monocristallin autonome de type n non dopé Résistivité < 0.1 Ω·cm Dispositif de puissance/laser

Aperçu
Le substrat de nitrure de gallium (GaN) est un substrat monocristallin de haute qualité.Il est fabriqué avec la méthode HVPE originale et la technologie de traitement des plaquettes, développée à l'origine depuis de nombreuses années.Les caractéristiques sont une haute cristallinité, une bonne uniformité et une qualité de surface supérieure.Les substrats GaN sont utilisés pour les applications LD (violet, bleu et vert).
En outre, le développement a progressé pour l'application des dispositifs électroniques de puissance et à haute fréquence.

10 × 10,5 mm²Substrats GaN autonomes
Article	GaN-FS-CU-S10	GaN-FS-CN-S10	GaN-FS-C-SI-S10	Remarques: Un angle d'arc de cercle (R < 2 mm) est utilisé pour distinguer les faces Ga et N.
Dimensions	10 × 10,5 mm²
Épaisseur	350 ±25 µm
Orientation	Plan C (0001) hors angle vers l'axe M 0,35 ±0,15°
Type de conduction	Type N	Type N	Semi-isolant
Résistivité (300K)	< 0,1 Ω·cm	< 0,05 Ω·cm	> 10⁶Ω·cm
TTV	≤ 10 µm
Arc	- 10 µm ≤ BOW ≤ 10 µm
Rugosité de la surface de la face Ga	< 0,2 nm (poli) ou < 0,3 nm (poli et traitement de surface pour épitaxie)


N Rugosité de la surface de la face	0,5 ~ 1,5 μm option : 1~3 nm (sol fin) ;< 0,2 nm (poli)


Densité de luxation	A partir de 1 x 10⁵à 3 x 10⁶cm^-2(calculé par CL)*
Densité des macro-défauts	0cm^-2
Surface utilisable	> 90% (exclusion des bords)
Emballer	Conditionné en salle blanche classe 100, en bidon 6 PCS, sous atmosphère d'azote

*Normes nationales de la Chine (GB/T32282-2015)

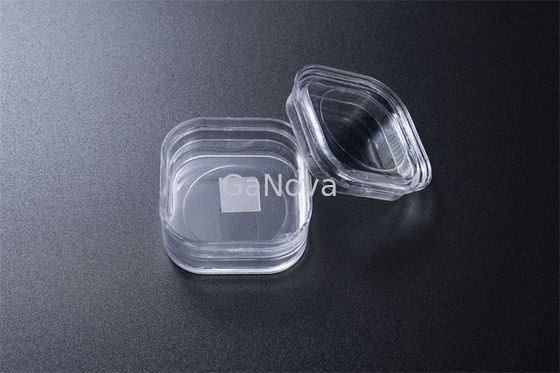

Wafer épitaxial au GaN dopé 1

À propos de nous

Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.

FAQ

Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
