Détails sur le produit:
|
Chaîne (μm): | ≤50μm | Diamètre: | 153 ± 0,5 mm |
---|---|---|---|
Longueur du bord de positionnement principal: | 8.0±2.0 | Épaisseur: | 500±50mm |
Arc: | ≤50μm | Diamètre de zone de monocristal (millimètres): | ≥150MM |
Mettre en évidence: | Cristaux de graines de SiC de 6 pouces,Cristaux de graines de SiC de qualité S,φ153±0 |

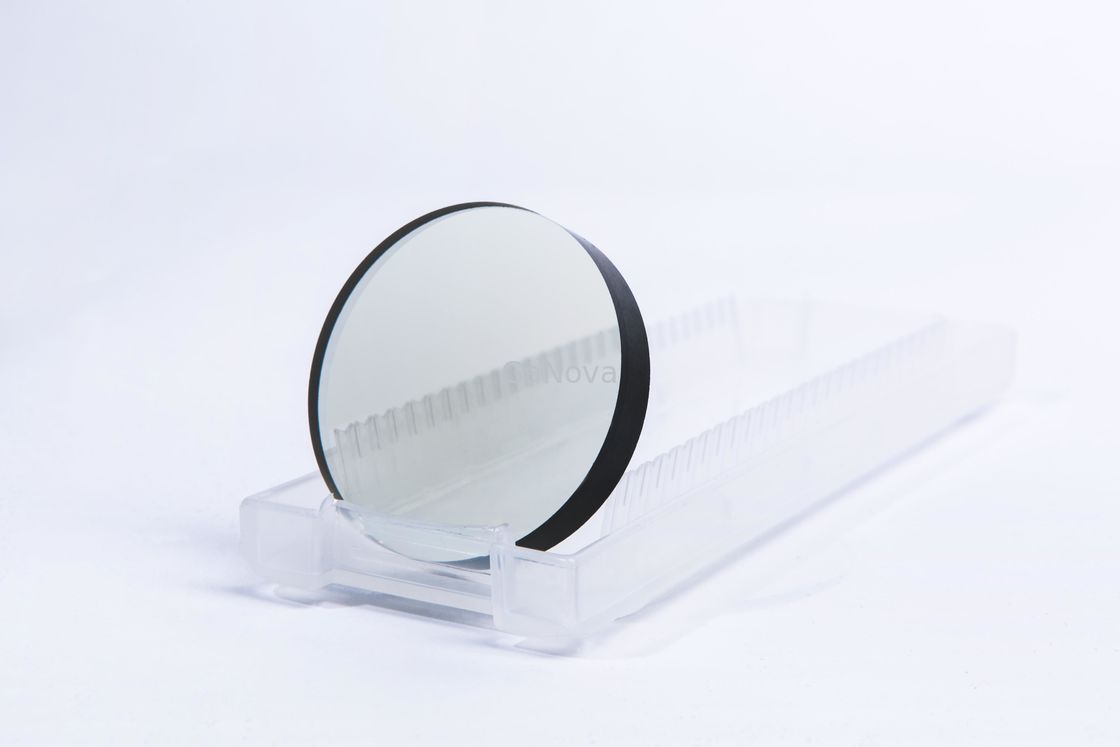

Sic catégorie 6" du cristal de graine S catégorie φ153±0.5mm de S
Sic peut résister à un gradient de tension (ou au champ électrique) plus de huit fois plus grand que que le SI ou la GaAs sans subir la panne d'avalanche. Ce champ électrique de panne élevée permet la fabrication des dispositifs très à haute tension et de haute puissance tels que des diodes, des transitors de puissance, des thyristors de puissance et des dispositifs antiparasites de montée subite, aussi bien que des dispositifs d'hyperfréquences à grande puissance. En plus, il permet aux dispositifs d'être placés très étroitement ensemble, fournissant la densité d'intégration élevée de dispositif pour des circuits intégrés.
Catégorie | Niveau S | Niveau S |
Caractéristiques de cristal de graine | 6" sic | 6" sic |
Diamètre (millimètres) | 153±0.5 | 155±0.5 |
Épaisseur (μm) | 500±50 | 500±50 |
Arc (μm) | ≤50 | ≤50 |
Chaîne (μm) | ≤50 | ≤50 |
Orientation en cristal | 4°off-axis toward±0.5°<11-20> | 4°off-axis toward±0.5°<11-20> |
Longueur de positionnement principale de bord | 18.0±2.0 | 18.0±2.0 |
Longueur de dege de Subposition | 8.0±2.0 | 8.0±2.0 |
Positionnement de la direction de bord |
Visage de SI : tournez dans le sens horaire le long du côté de positionnement principal : 90°±5° Visage de C : tournez dans le sens contraire des aiguilles d'une montre le long du côté de positionnement principal : 90°±5° |
Visage de SI : tournez dans le sens horaire le long du côté de positionnement principal : 90°±5° Visage de C : tournez dans le sens contraire des aiguilles d'une montre le long du côté de positionnement principal : 90°±5° |
Résistivité | 0.01~0.04Ω·cm | 0.01~0.04Ω·cm |
Aspérité | DSP, visage Ra≤1.0nm de C | DSP, visage Ra≤1.0nm de C |
Diamètre de zone de monocristal (millimètres) | ≥150mm | ≥152mm |
Densité de Microtubule | ≤0.5/cm2 | ≤0.5/cm2 |
Côté d'effondrement | ≤2mm | ≤2mm |
Méthode de empaquetage | Emballage d'une seule pièce | Emballage d'une seule pièce |
Remarque : La zone de monocristal se rapporte au secteur sans fente et polytype. |
Au sujet de nous
Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.
FAQ
Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <>
>=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
