Détails sur le produit:
|
| Nom de produit: | Gaufrette de nitrure en aluminium | Diamètre: | 25,4 ± 0,5 mm |
|---|---|---|---|
| Épaisseur: | 400±50μm | Crystal Form: | 2H |
| Polytype: | {0001}±0,5 ° | TU: | ≥90% |
| Mettre en évidence: | Plaquette de nitrure d'aluminium de 1 pouce,monocristal AlN 400um,plaquette de nitrure d'aluminium de qualité S |
||

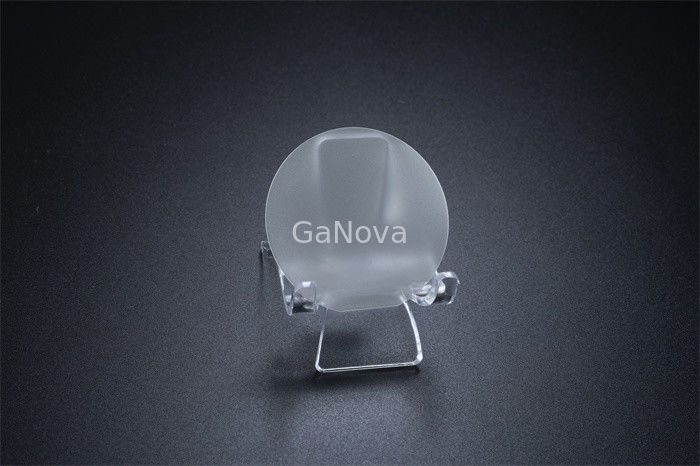

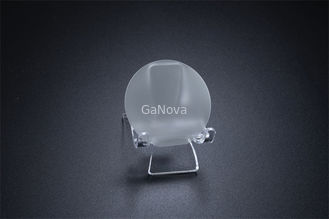

JDCD02-001-001 1 pouce AlN monocristal 400±50μm S/P/R grade
Le substrat AlN est l'un des substrats céramiques les plus populaires qui présente une excellente résistance à la chaleur, une résistance mécanique élevée, une résistance à l'abrasion et une faible perte diélectrique.La surface du substrat AlN est assez lisse et de faible porosité.Le nitrure d'aluminium a une conductivité thermique plus élevée, comparée au substrat d'alumine, elle est environ 7 à 8 fois élevée.Le substrat AlN est un excellent matériau de boîtier électronique.
| Substrat monocristallin en nitrure d'aluminium de 1 pouce | |||
| Spécifications du cristal | Valeur du paramètre | ||
| Diamètre(mm) | 25,4±0,5 | ||
| Épaisseur(μm) | 400±50 | ||
| Forme de cristal | 2H | ||
| Polytype | {0001}±0,5 ° | ||
| Polissage superficiel | Surface en aluminium : polissage chimique (le double polissage peut être personnalisé) | ||
| Rugosité |
Visage d'Al :≤0.5nm N face (arrière):≤1.2μm |
||
| apparence | Bord de positionnement circulaire de la bande | ||
| Degré de qualité | Catégorie S (Super) | Catégorie P (Production) | Note R (Recherche) |
| HRXRD Largeur mi-hauteur@{0002}(arcsec) | ≤150 | ≤300 | ≤500 |
| HRXRD Largeur mi-hauteur@{10-12}(arcsec) | ≤100 | ≤200 | ≤400 |
| coefficient d'absorption@265nm(cm-1) | ≤50 | ≤70 | ≤100 |
| Exclusion de bord(mm) | 1 | 1 | 1 |
| Retraits | / | / | / |
| Puces | / | / | ≤3 Cumulatif ≤1.0mm |
| TU | ≥90% | ||
| Orientation du bord de positionnement principal | {10-10}±5.0° | ||
| Orientation de la surface de positionnement secondaire |
Face Al : tourner dans le sens des aiguilles d'une montre dans la direction du bord de positionnement principal90°±5° Face N : tourner dans le sens antihoraire dans la direction du bord de positionnement principal 90 ° ± 5 ° |
||
| TTV(μm) | ≤30 | ||
| Chaîne (μm) | ≤30 | ||
| Arc(μm) | ≤30 | ||
| Fissures | Non, à l'œil nu, forte lumière | ||
| Contamination | Non, œil nu, rayonnement | ||
| Codage laser | Face N, parallèle au bord de positionnement principal | ||
| Emballer | Boîte à plaquettes monolithique | ||
