Substrats de saphir à motifs de 2 pouces Substrat de puce LED 50,80 mm

Substrats de saphir à motifs de 2 pouces Substrat de puce LED 50,80 mm
Substrats de saphir à motifs de 2 pouces Substrat de puce LED 50,80 mm

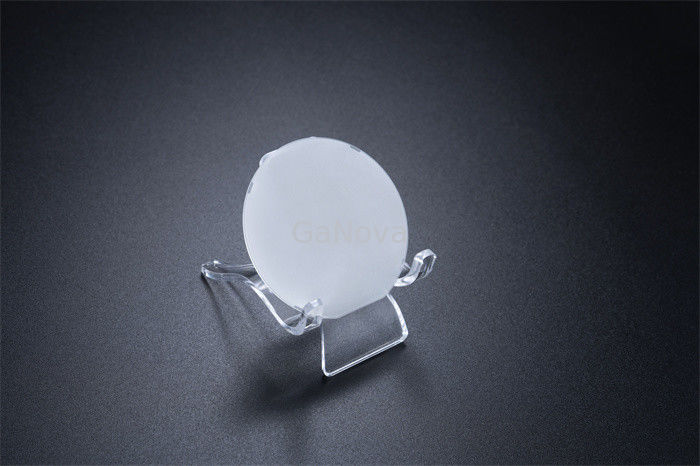

Image Grand :  Substrats de saphir à motifs de 2 pouces Substrat de puce LED 50,80 mm

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD09-001-001
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Conditions de paiement: T/T

Substrats de saphir à motifs de 2 pouces Substrat de puce LED 50,80 mm

description de
Dimension: 50.80±0.10mm Épaisseur: 430±10μm
Largeur bord plat: 16±1.0mm TTV: ≤5μm
Arc: ≤-8~0μm Rugosité de la surface avant: ≤0.25nm
Mettre en évidence:

Substrats en saphir de 2 pouces à motifs

,

substrat de puce LED ISO

,

substrats en saphir de 2 pouces 50

Substrats de saphir à motifs de 2 pouces, puce LED, matériau de substrat



Des substrats en saphir à motifs (PSS) sont fabriqués et utilisés dans les LED à base de GaN afin d'augmenter l'efficacité quantique interne en réduisant les défauts des cristaux de GaN.Ils peuvent également améliorer l'efficacité quantique externe en augmentant la zone de réflexion.

Les substrats en saphir du plan R sont préférés pour le dépôt hétéro-épitaxié de silicium.Il est utilisé dans la fabrication d'applications de semi-conducteurs, de micro-ondes et de circuits intégrés microélectroniques.



Substrat en saphir à motifs de 2 pouces
Article Al2O3





Substrats de saphir à motifs de 2 pouces Substrat de puce LED 50,80 mm 0



















Dimension 50.80±0.10mm
Épaisseur 430±10μm
Largeur bord plat



16±1.0mm

Angle de bord plat A-plan±0.2o
TTV ≤5μm
ARC ≤-8~0μm
Rugosité de la surface avant ≤0.25nm
Rugosité de la surface arrière 0.8~1.2μm
Bord Rond
Fabrication laser dos



À propos de nous

Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.





FAQ

Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
