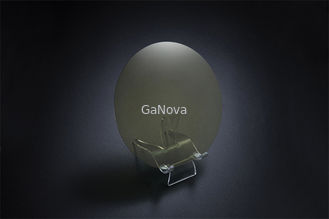

Substrat en carbure de silicium de type N 6 pouces 4H longueur plate primaire 47,5 mm

Substrat en carbure de silicium de type N 6 pouces 4H longueur plate primaire 47,5 mm
Substrat en carbure de silicium de type N 6 pouces 4H longueur plate primaire 47,5 mm

Image Grand :  Substrat en carbure de silicium de type N 6 pouces 4H longueur plate primaire 47,5 mm

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD03-002-009
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T
Contact

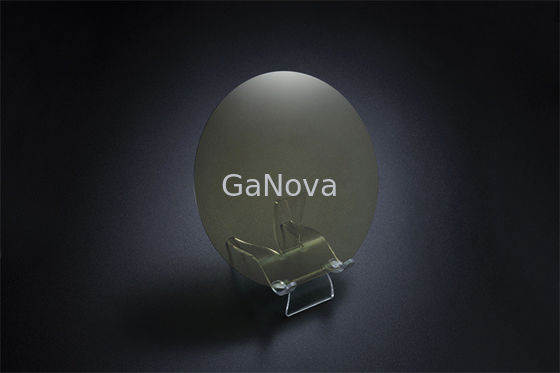

Substrat en carbure de silicium de type N 6 pouces 4H longueur plate primaire 47,5 mm

description de
Nom de produit: Gaufrette sic épitaxiale Crystal Form: 4h
Diamètre: 150.0mm+0.0/-0.2mm Orientation extérieure: {0001}±0,2 °
Orientation d'entaille: <1-100>±1° Angle d'entaille: 90° +5°/-1°
Mettre en évidence:

Substrat en carbure de silicium de type N

,

substrat SiC de 6 pouces

,

substrat en carbure de silicium de qualité D 47

Substrat 4H-SiC 6 pouces N-Type D Grade 350.0±25.0μm MPD≤5/cm2 Résistivité 0.014Ω•cm—0.028Ω•cm pour les appareils électriques et hyperfréquences





Aperçu
Le carbure de silicium (SiC) est un solide à réseau covalent.Si nous regardons sa structure, nous trouverons que les atomes de silicium sont reliés avec des atomes de carbone à l'aide d'une liaison covalente tétraédrique.


Nous offrons une solution complète de matériaux SiC avec des spécifications flexibles.

Couches épaisses Avec ou sans tampon
Structures multicouches Différents niveaux de dopage, y compris les jonctions pn
Épitaxie en cours Structures encastrées et enterrées, couches de contact





Propriété Qualité P-MOS Nuance P-SBD Classe D
Forme de cristal 4H
Polytype Aucun permis Zone≤5 %
(MPD)un ≤0.2/cm2 ≤0.5/cm2 ≤5/cm2
Plaques hexagonales Aucun permis Zone≤5 %
Polycristal hexagonal Aucun permis
Inclusionsun Zone≤0,05 % Zone≤0,05 % N / A
Résistivité 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(EPD)un ≤4000/cm2 ≤8000/cm2 N / A
(TED)un ≤3000/cm2 ≤6000/cm2 N / A
(TPL)un ≤1000/cm2 ≤2000/cm2 N / A
(TSD)un ≤600/cm2 ≤1000/cm2 N / A
Défaut d'empilement ≤0.5% Zone ≤1% Zone N / A



Contamination métallique de surface



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2
Diamètre 150,0 mm +0 mm/-0,2 mm
Orientation des surfaces Hors axe : 4 ° vers <11-20> ±0,5 °
Longueur plate primaire 47,5 mm ± 1,5 mm
Longueur plate secondaire Pas d'appartement secondaire
Orientation principale à plat Parallèle à<11-20>±1°
Orientation plate secondaire N / A
Désorientation orthogonale ±5,0°
Finition de surface Face C : polissage optique, face Si : CMP
Bord de plaquette Biseautage

Rugosité de surface

(10μm×10μm)

 Si Face Ra≤0.20 nm ； C Face Ra≤0.50 nm
Épaisseurun 350.0μm± 25.0μm
LTV(10mm×10mm)un ≤2μm ≤3μm
(TVT)un ≤6μm ≤10μm
(ARC)un ≤15μm ≤25μm ≤40μm
(Chaîne)un ≤25μm ≤40μm ≤60μm
Puces/retraits Aucun autorisé ≥ 0,5 mm de largeur et de profondeur Qty.2 ≤1.0 mm Largeur et profondeur

Rayuresun

(Visage Si, CS8520)

 ≤5 et longueur cumulée≤0,5×diamètre de plaquette

≤5 et longueur cumulée≤1.5×Wafer

Diamètre
TU(2mm*2mm) ≥98% ≥95% N / A
Fissures Aucun permis
Contamination Aucun permis
Propriété Qualité P-MOS Nuance P-SBD Classe D
Exclusion de bord 3mm

Remarque : une exclusion de bord de 3 mm est utilisée pour les éléments marqués d'unun.
