10x15mm2 UID a dopé le polissage simple debout libre de galette de Ga2O3

Certificat
LA CHINE Shanghai GaNova Electronic Information Co., Ltd. certifications
Je suis en ligne une discussion en ligne

10x15mm2 UID a dopé le polissage simple debout libre de galette de Ga2O3

10x15mm2 UID a dopé le polissage simple debout libre de galette de Ga2O3
10x15mm2 UID a dopé le polissage simple debout libre de galette de Ga2O3

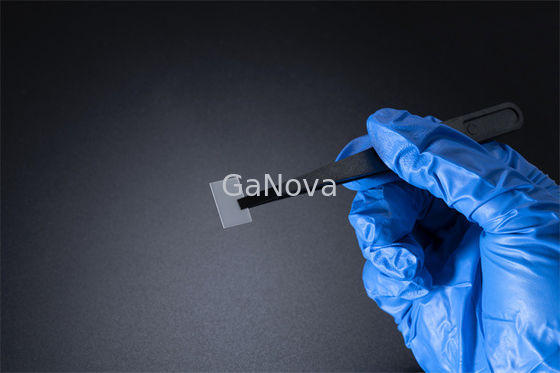

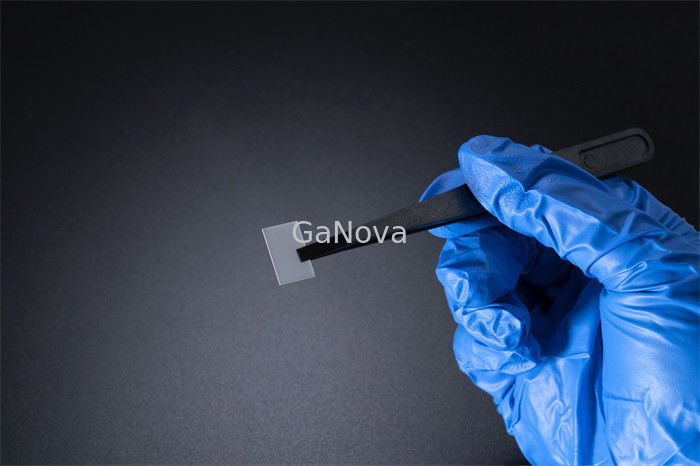

Image Grand :  10x15mm2 UID a dopé le polissage simple debout libre de galette de Ga2O3

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD04-001-005
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 6
Délai de livraison: 3-4 jours de la semaine

10x15mm2 UID a dopé le polissage simple debout libre de galette de Ga2O3

description de
Épaisseur: 0.6~0.8mm Nom de produit: Crystal Substrate simple
Orientation: (010) (201) FWHM: <350arcsec>
Ra: ≤0.5nm Dimensions: 10*10mm ; 10*15mm
Mettre en évidence:

Plaquette Ga2O3 10x15mm2

,

substrat Ga2O3 dopé UID

,

polissage simple de plaquette Ga2O3

JDCD04-001-005 10x15mm2(-201) Ga autoportant dopé UID2O3Polissage unique de qualité de produit de substrat monocristallin

10x15mm2(-201) Substrat monocristallin Ga2O3 autonome dopé UID Polissage unique de qualité produit Épaisseur 0,6 ~ 0,8 mm FWHM < 350 arcsec, Ra≤ 0,5 nm Résistance 4,13 E + 17 Ω / cm-3Dispositifs optoélectroniques, couches isolantes de matériaux semi-conducteurs et filtres UV



Avec une efficacité énergétique accrue, des pièces de travail requises plus petites et une fréquence de commutation plus élevée, la densité de puissance est augmentée, ce qui, lorsque tous ces facteurs sont pris en compte, conduit à des vitesses d'appareil beaucoup plus rapides.La puissance de traitement est considérablement augmentée par rapport aux appareils à base de silicium.Ainsi, si vous comparez un dispositif au gallium à un dispositif au silicium, les vitesses de traitement sur le dispositif au nitrure de gallium seront sensiblement plus élevées.



Substrat de nitrure de gallium--Niveau de recherche
Dimensions 10*10mm 10*15mm
Épaisseur 0,6 ~ 0,8 mm
Orientation (010) (201)
Se doper UID
Surface polie Poli d'un seul côté
Résistivité/Nd-Na / 4.13E+17
FWHM <350 secondes d'arc
Ra ≤0.5nm
Emballer Conditionné en salle blanche classe 100, sous atmosphère d'azote





À propos de nous

Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.





FAQ

Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
