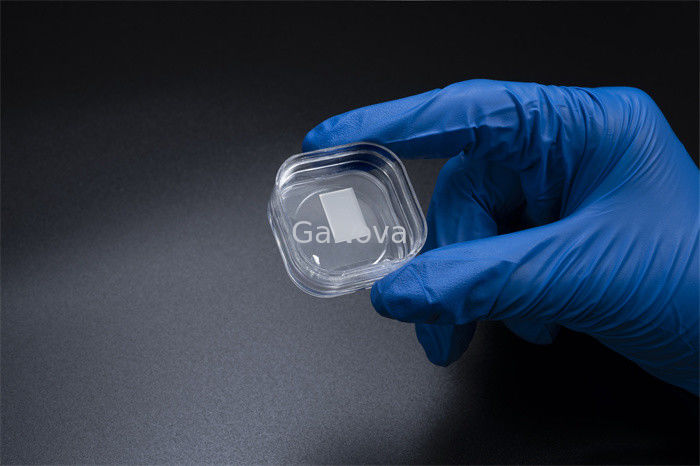

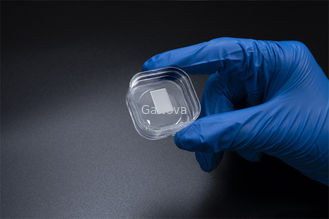

Dopage simple de Crystal Gallium Oxide Substrate UID de semi-conducteur

GA₂O₃ Crystal Substrate Thickness simple 0.6~0.8mm FWHM<350arcsec>

10x15mm2 (- 201) UID-a enduit l'épaisseur de polissage simple 0.6~0.8mm FWHM<350arcsec de GA₂O₃ de monocristal de substrat de catégorie libre de produit, les dispositifs optoélectroniques de la résistance 4.13E+17Ω/cm-3 de Ra≤0.5nm, les couches d'isolation de matériaux de semi-conducteur, et les filtres UV

Au sujet de nous

Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.

FAQ

Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <> >=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
