Détails sur le produit:
|
| Crystal Form: | 4h | Nom de produit: | spécifications de substrat de carbure du diameterSilicon 2inch (sic) |
|---|---|---|---|
| Diamètre: | 50.8mm±0.38mm | Orientation plate primaire: | {10-10} ±5.0° |
| Longueur plate primaire: | ± 1.5mm de 47.5mm | Orientation plate secondaire: | Silicium récepteur : 90°CW. de flat±5.0° principal |
| Densité de Micropipe: | ² de ≤5cm- | Épaisseur a: | 260μm±25μm |
| Mettre en évidence: | Substrat SiC de 2 pouces,électronique de puissance exigeante plaquette de 2 pouces,substrat SiC 350um |
||
Substrat SiC 2 pouces de niveau P 4H-N/SI<0001>260μm±25μm Pour l'électronique de puissance exigeante
JDCD03-001-001 Substrat SiC 2 pouces niveau P 4H-N/SI<0001>260μm±25μm pour les appareils électriques et les appareils à micro-ondes
Aperçu
Cristal de haute qualité pour l'électronique de puissance exigeante
À mesure que les marchés du transport, de l'énergie et de l'industrie évoluent, la demande d'électronique de puissance fiable et performante continue de croître.Pour répondre aux besoins d'amélioration des performances des semi-conducteurs, les fabricants de dispositifs se tournent vers des matériaux semi-conducteurs à large bande interdite, tels que notre portefeuille 4H SiC Prime Grade de tranches de carbure de silicium (SiC) 4H n.
| Spécification du substrat en carbure de silicium (SiC) de 2 pouces de diamètre | ||
| Grade | Catégorie de production (catégorie P) | |
| Dimètre | 50,8 mm ± 0,38 mm | |
| Épaisseur | 260μm±25μm | |
| Orientation de la plaquette | Dans l'axe : <0001>±0,5° pour 4H-N/4H-SI, Hors axe : 4,0° vers <1120 > ±0,5° pour 4H-N/4H-SI | |
| Densité de microtuyaux | ≤5 cm-² | |
| Résistivité | 4H-N | 0,015~0,028Ω·cm |
| 4H-SI | >1E5Ω·cm | |
| Orientation principale à plat | {10-10}±5.0° | |
| Longueur plate primaire | 15,9 mm ± 1,7 mm | |
| Longueur plate primaire | 8,0 mm±1,7 mm | |
| Orientation plate secondaire | Face en silicone vers le haut : 90°CW.à partir de Prime flat±5.0° | |
| Exclusion de bord | 1mm | |
| TTV/arc/chaîne | ≤15μm/≤25μm/≤25μm | |
| Rugosité | Visage en silicone | PCM Ra≤0.5nm |
| Face carbone | Polonais Ra≤1.0nm | |
| Fissures de bord par la lumière à haute intensité | Aucun | |
| Plaques hexagonales par lumière à haute intensité | Zone cumulée≤1% | |
| Zones polytypes par lumière à haute intensité | Aucun | |
| Rayures de surface de silicium par la lumière à haute intensité | 3 rayures pour 1 x longueur cumulée du diamètre de la plaquette | |
| Edge Chips High By Intensity Lumière lumière | Aucun | |
| Contamination de surface de silicium par haute intensité | Aucun | |

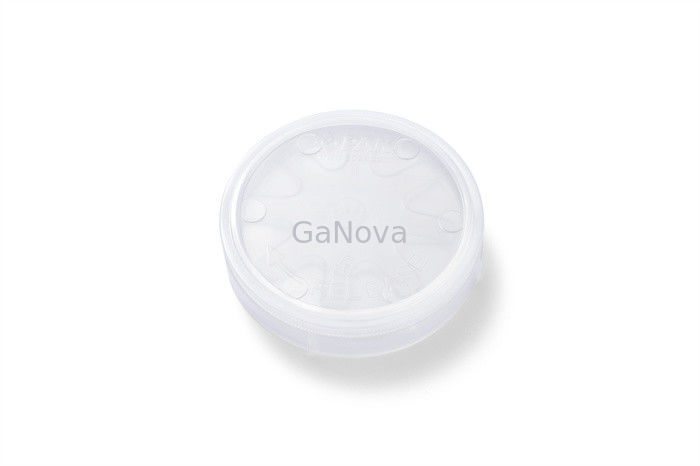

| Emballage | Cassette multi-plaquettes ou conteneur à une seule plaquette | |
Remarque : une exclusion de bord de 3 mm est utilisée pour les éléments marqués d'unun.
À propos de nous
Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.
FAQ
Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
