niveau P de substrat de carbure de silicium de 260μm pour des dispositifs de puissance et des dispositifs à micro-ondes

niveau P de substrat de carbure de silicium de 260μm pour des dispositifs de puissance et des dispositifs à micro-ondes
260μm Silicon Carbide Substrate P Level For Power Devices And Microwave Devices
niveau P de substrat de carbure de silicium de 260μm pour des dispositifs de puissance et des dispositifs à micro-ondes niveau P de substrat de carbure de silicium de 260μm pour des dispositifs de puissance et des dispositifs à micro-ondes

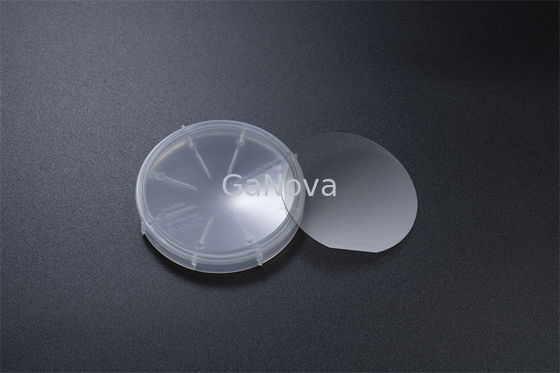

Image Grand :  niveau P de substrat de carbure de silicium de 260μm pour des dispositifs de puissance et des dispositifs à micro-ondes

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD03-001-001
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T

niveau P de substrat de carbure de silicium de 260μm pour des dispositifs de puissance et des dispositifs à micro-ondes

description de
Crystal Form: 4h Nom de produit: Gaufrette sic épitaxiale
Diamètre: 150.0mm +0mm/-0.2mm Orientation extérieure: En dehors de l'axe : ° de 4°toward <11-20>±0.5
Longueur plate primaire: ± 1.5mm de 47.5mm Longueur plate secondaire: Aucun appartement secondaire
Misorientation orthogonal: ±5.0° Épaisseur a: 350.0μm± 25.0μm
Mettre en évidence:

Substrat en carbure de silicium 260um

,

plaquette épitaxiale de dispositifs d'alimentation

,

substrat en carbure de silicium niveau P

4H-N/SI<0001>260μm±25μm Niveau P de substrat SiC de 2 pouces pour les appareils électriques et les appareils à micro-ondes

JDCD03-001-001 Substrat SiC 2 pouces niveau P 4H-N/SI<0001>260μm±25μm pour les appareils électriques et les appareils à micro-ondes



Aperçu

Nous contribuons à la réussite du SiC en développant et en fabriquant des substrats SiC de qualité leader sur le marché.Nous avons des années d'expérience dans la production de SiC et une expérience d'entreprise dans l'excellence de la fabrication à grand volume.Notre vaste portefeuille de propriété intellectuelle en constante expansion garantit que notre technologie et nos pratiques de fabrication restent protégées et à la pointe de la technologie.





Propriété

Qualité P-MOS Nuance P-SBD Classe D
Forme de cristal 4H
Polytype Aucun permis Zone≤5 %
(MPD)un ≤0.2/cm2 ≤0.5/cm2 ≤5/cm2
Plaques hexagonales Aucun permis Zone≤5 %
Polycristal hexagonal Aucun permis
Inclusionsun Zone≤0,05 % Zone≤0,05 % N / A
Résistivité 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(EPD)un ≤4000/cm2 ≤8000/cm2 N / A
(TED)un ≤3000/cm2 ≤6000/cm2 N / A
(TPL)un ≤1000/cm2 ≤2000/cm2 N / A
(TSD)un ≤600/cm2 ≤1000/cm2 N / A
Défaut d'empilement ≤0.5% Zone ≤1% Zone N / A



Contamination métallique de surface



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Diamètre 150,0 mm +0 mm/-0,2 mm
Orientation des surfaces Hors axe : 4 ° vers <11-20> ±0,5 °
Longueur plate primaire 47,5 mm ± 1,5 mm
Longueur plate secondaire Pas d'appartement secondaire
Orientation principale à plat Parallèle à<11-20>±1°
Orientation plate secondaire N / A
Désorientation orthogonale ±5,0°
Finition de surface Face C : polissage optique, face Si : CMP
Bord de plaquette Biseautage

Rugosité de surface

(10μm×10μm)

Si Face Ra≤0.20 nm ; C Face Ra≤0.50 nm
Épaisseurun 350.0μm± 25.0μm
LTV(10mm×10mm)un ≤2μm ≤3μm
(TVT)un ≤6μm ≤10μm
(ARC)un ≤15μm ≤25μm ≤40μm
(Chaîne)un ≤25μm ≤40μm ≤60μm
Puces/retraits Aucun autorisé ≥ 0,5 mm de largeur et de profondeur Qty.2 ≤1.0 mm Largeur et profondeur

Rayuresun

(Visage Si, CS8520)

≤5 et longueur cumulée≤0,5×diamètre de plaquette

≤5 et longueur cumulée≤1.5×Wafer

Diamètre

TU(2mm*2mm) ≥98% ≥95% N / A
Fissures Aucun permis
Contamination Aucun permis
Propriété Qualité P-MOS Nuance P-SBD Classe D
Exclusion de bord 3mm

Remarque : une exclusion de bord de 3 mm est utilisée pour les éléments marqués d'unun.
