Substrat de monocristal de GaN

Image Grand : Substrat de monocristal de GaN

Détails sur le produit:

Lieu d'origine:	Suzhou Chine
Nom de marque:	GaNova
Certification:	UKAS/ISO9001:2015
Numéro de modèle:	JDCD01-001-020

Conditions de paiement et expédition:

Détails d'emballage:	Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 6
Délai de livraison:	3-4 jours de la semaine
Conditions de paiement:	T/T
Capacité d'approvisionnement:	10000pcs/Month

Contact

Substrat de monocristal de GaN

description de

Nom de produit:	substrats libres de deux pouces de N-GaN	Dimensions:	50,0 ±0.3mm
Épaisseur:	400 ± 30μm	Appartement d'orientation:	(1 - 100) ±0.1˚, ± 12,5 1mm
TTV:	≤ 10µm	Arc:	≤ 20μm
Mettre en évidence:	Substrat monocristallin GaN , plaquette gan epi 400um , substrat monocristallin UKAS

Substrat monocristallin de GaN autoportant de type n dopé Si à face C de 2 pouces Résistivité < 0,05 Ω·cm Dispositif d'alimentation/plaquette laser

Aperçu
L'une des principales méthodes utilisées pour fabriquer ces dispositifs est un léger dopage de type n de GaN avec une faible concentration en impuretés résiduelles de l'ordre de 1015 cm-3 ou moins.Malgré des efforts de recherche intensifs, les performances des dispositifs de puissance à base de GaN sont restées insuffisantes en raison d'un processus de croissance épitaxiale immature.

Substrats N-GaN autonomes de 2 pouces
	Niveau de fabrication(P)			Resoreilleh(R)	Factice(D)	Note: (1) 5 points : les angles de coupe de 5 positions sont de 0,55 ±0,15^o (2) 3 points : les angles de coupe des positions (2, 4, 5) sont de 0,55 ± 0,15^o (3) Surface utile : exclusion des défauts périphériques et macro (trous)
	P+	P	P-
Article	GaN-FS-CN-C50-SSP
Dimensions	50,0 ±0,3 millimètres
Épaisseur	400 ± 30 μm
Appartement d'orientation	(1-100) ±0,1^o_,12,5 ± 1 mm
TTV	≤ 15 μm
ARC	≤ 20 μm
Résistivité (300K)	≤ 0,02 Ω·cm pour le type N (dopé Si)
Ga rugosité de la surface de la face	≤ 0,3 nm (poli et traitement de surface pour épitaxie)
N rugosité de la surface de la face	0,5 ~ 1,5 μm (un seul côté poli)
Plan C (0001) hors angle vers l'axe M (angles de coupe erronés)	0,55 ± 0,1^o (5 points)	0,55± 0,15^o (5 points)		0,55 ± 0,15^o (3 points)
Densité de dislocation de filetage	≤ 7,5 x 10⁵cm^-2	≤ 3 x 10⁶cm^-2
Nombre et taille max des trous en Ф47 mm au centre	0		≤ 3@1000 μm	≤ 12@1500 μm	≤ 20@3000 μm
Surface utilisable	> 90%			>80 %	>70 %

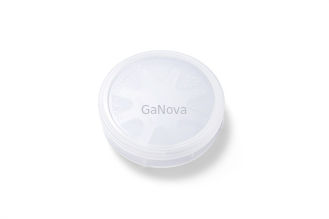

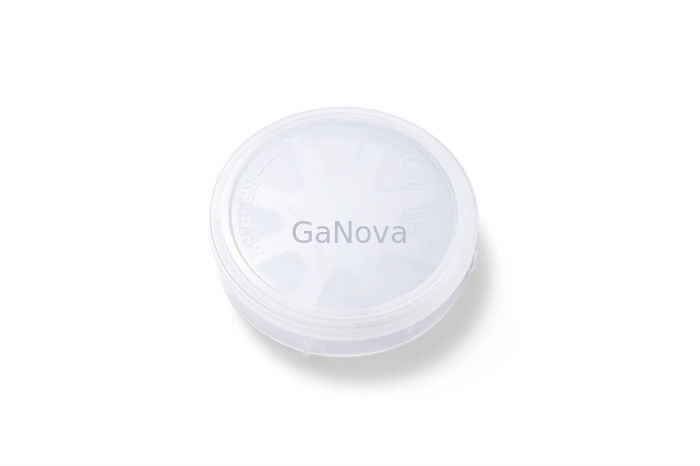

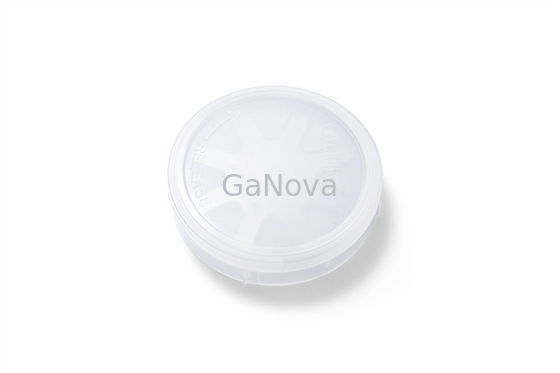

Emballer	Emballé dans une salle blanche dans un seul conteneur de plaquettes

À propos de nous

Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.

FAQ

Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
