0.015Ω•cm—0.025Ω•cm SiC Epitaxial Wafer C-Face Optical Polish Si-Face CMP
0.015Ω•cm-0.025Ω•CMP polonais optique de SI-visage de C-visage sic épitaxial de gaufrette de cm 0.015Ω•cm-0.025Ω•CMP polonais optique de SI-visage de C-visage sic épitaxial de gaufrette de cm

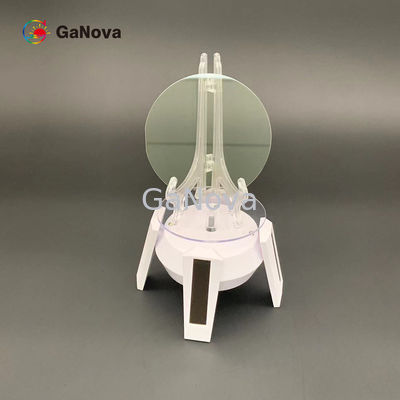

Image Grand :  0.015Ω•cm-0.025Ω•CMP polonais optique de SI-visage de C-visage sic épitaxial de gaufrette de cm

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD03-001-007
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T

0.015Ω•cm-0.025Ω•CMP polonais optique de SI-visage de C-visage sic épitaxial de gaufrette de cm

description de
Nom de produit: spécifications de substrat de carbure de silicium de 6 po. de diamètre (sic) Orientation plate primaire: {10-10} ±5.0°
Crystal Form: 4h Longueur plate primaire: 47,5 mm±2.0 millimètre
Diamètre: 149.5mm~150.0mm Orientation de gaufrette: Outre de l'axe : 4.0°toward <1120>±0.5°for 4H-N, sur l'axe : <0001>±0.5°for 4H-SI
Mettre en évidence:

C-visage sic épitaxial de gaufrette

,

Sic gaufrette polonaise optique

,

Gaufrette sic épitaxiale de CMP de SI-visage

0.015Ω•cm-0.025Ω•C-visage sic épitaxial de gaufrette de cm : Polonais optique, CMP de SI-visage

Aperçu

Sic une gaufrette est un matériel de semi-conducteur fait de silicium. Une gaufrette de carbure de silicium est un matériel cristallin qui est fait en gravant à l'eau-forte le cristal. Elle est en général assez mince pour être employée pour des dispositifs de semi-conducteur de puissance. L'autre type est un type d'isolateur.

La température ambiante est extrêmement importante pour élém. élect. et des champs magnétiques en semi-conducteurs de puissance. Une gaufrette de carbure de silicium est conductrice dans les deux directions.

spécifications de substrat de carbure de silicium de 6 po. de diamètre (sic)
Catégorie Catégorie zéro de production de MPD (catégorie de Z) Catégorie factice (diplômé de D)
Diamètre 149.5mm~150.0mm
Épaisseur 4H-N 350μm±20μm 350μm±25μm
4H-SI 500μm±20μm 500μm±25μm
Orientation de gaufrette Outre de l'axe : 4.0°toward <1120>±0.5°for 4H-N, sur l'axe : <0001>±0.5°for 4H-SI
Densité de Micropipe 4H-N ² de ≤0.5cm- ² de ≤15cm-
4H-SI ² de ≤1cm- ² de ≤15cm-
Résistivité 4H-N 0.015~0.025Ω·cm 0.015~0.028Ω·cm
4H-SI ≥1E9Ω·cm ≥1E5Ω·cm
Orientation plate primaire {10-10} ±5.0°
Longueur plate primaire 4H-N 47,5 mm±2.0 millimètre
4H-SI Entaille
Exclusion de bord 3mm
LTV/TTV/Bow /Warp ≤3μm/≤6μm/≤30μm/≤40μm ≤5μm/≤15μm/≤40μm/≤60μm
Rugosité Visage de silicium CMP Ra≤0.2nm Ra≤0.5nm
Côté carbone Ra≤1.0nm polonais
Fissures de bord par la lumière de forte intensité Aucun ≤ cumulatif de longueur 20 millimètres, length≤2 simple millimètre
Le ※ ensorcellent des plats par la lumière de forte intensité Area≤0.05% cumulatif Area≤0.1% cumulatif
Régions de Polytype de ※ par la lumière de forte intensité Aucun Area≤3% cumulatif
Inclusions visuelles de carbone Area≤0.05% cumulatif Area≤3% cumulatif
Éraflures de surface de silicium par la lumière de forte intensité Aucun Diamètre cumulatif de length≤1×wafer
Bord Chips By High Intensity Light Aucun n'a laissé la largeur et la profondeur de ≥0.2 millimètre 5 laissés, ≤1 millimètre chacun
Contamination extérieure de silicium par la lumière de forte intensité Aucun
Emballage cassette de Multi-gaufrette ou conteneur simple de gaufrette

Remarque : l'exclusion de bord de 3mm est employée pour les articles identifiés par l'A.

Au sujet de nous

Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.

FAQ

Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <> >=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
