Détails sur le produit:
|
| Nom de produit: | GaN Substrate libre | Dimensions: | 5 x 10 millimètres de ² |
|---|---|---|---|
| Épaisseur: | 350 ±25µm | TTV: | ≤ 10µm |
| Arc: | - ≤ 10µm d'ARC de ≤ de 10µm | Macro densité de défaut: | ² 0cm⁻ |
| Mettre en évidence: | Plaquette épitaxiale de GaN dopée,substrats de GaN autoportants,face M de plaquette épitaxiale de GaN |
||

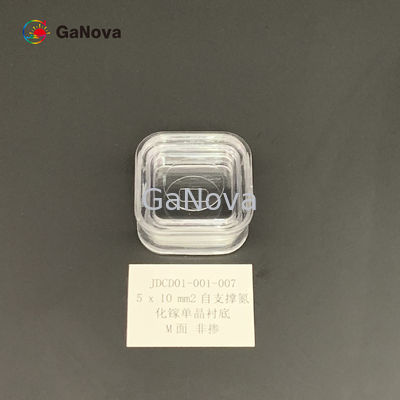

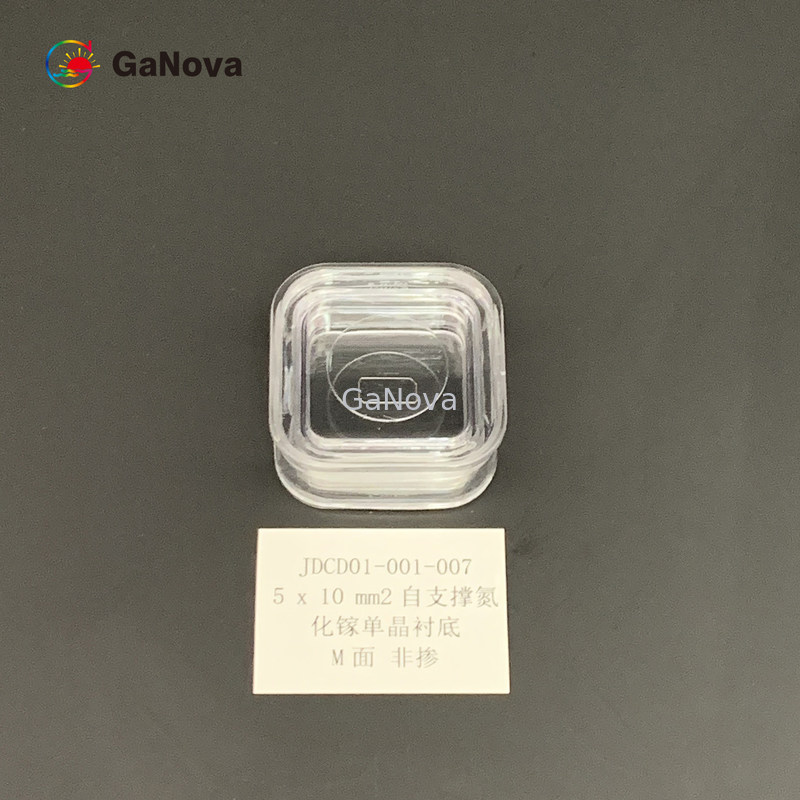

5 x 10 mm2Substrats GaN autoportants à face M 350 ±25 µm TTV ≤ 10 µm
5*10.5mm2Face M Substrat monocristallin de GaN non dopé de type n Résistivité < 0,1 Ω·cm Dispositif de puissance/plaquette laser
Aperçu
Le substrat GaN a une orientation de surface contrôlée, sans dommage, très plate (Rms < 0,2 nm), et des surfaces de marches atomiques contrôlées.Une qualité de surface adaptée à la croissance épitaxiale a été obtenue.
Diodes laser : LD violet, LD bleu et LD vert
Appareils électroniques de puissance, Appareils électroniques haute fréquence
| M Fas Free-Stetjeng gunN SousStrates | ||||
| Article |
GaN-FS-MUS
|
GaN-FS-MNS
|
GaN-FS-M-SI-S |
Remarques: Un angle d'arc de cercle (R < 2 mm) est utilisé pour distinguer la surface avant et arrière. |
| Dimensions | 5 x 10 mm2 | |||
| Épaisseur | 350 ±25 µm | |||
| Orientation |
Plan M (1-100) hors angle vers l'axe A 0 ±0,5° Plan M (1- 100) hors angle vers l'axe C - 1 ±0,2° |
|||
| Type de conduction | Type N | Type N | Semi-isolant | |
| Résistivité (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| ARC | - 10 µm ≤ BOW ≤ 10 µm | |||
| Rugosité de la surface avant |
< 0,2 nm (poli)； ou < 0,3 nm (poli et traitement de surface pour épitaxie) |
|||
| Rugosité de la surface arrière |
0,5 ~ 1,5 μm option : 1~3 nm (sol fin) ;< 0,2 nm (poli) |
|||
| Densité de luxation | A partir de 1 x 105à 3 x 106cm-2 | |||
| Densité des macro-défauts | 0cm-2 | |||
| Surface utilisable | > 90% (exclusion des bords) | |||
| Emballer | Conditionné en salle blanche classe 100, en bidon 6 PCS, sous atmosphère d'azote | |||
Annexe : Le diagramme de l'angle de coupe incorrect
Si δ1= 0 ± 0,5 degré, alors le plan M (1-100) hors angle vers l'axe A est de 0 ± 0,5 degré.
Si δ2= - 1 ± 0,2 degré, alors l'angle du plan M (1-100) vers l'axe C est de - 1 ± 0,2 degré.
