Détails sur le produit:
|
| Dimensions: | ² de 5 x de 10mm | Épaisseur: | 350 ±25µm |
|---|---|---|---|
| Orientation: | avion (de 11-22) outre d'angle vers l'avion du M-axe 0 ±0.5° (11-22) outre de l'angle vers le C-axe | TTV: | ≤ 10µm |
| Arc: | - ≤ 10µm d'ARC de ≤ de 10µm | Densité de dislocation: | Du ⁵ 1 x 10 au ² de cm⁻ de 3 x 10 ⁶ |
| Macro densité de défaut: | ² 0cm⁻ | Secteur utilisable: | > 90% (exclusion de bord) |
| Mettre en évidence: | 106Ω·Cm GaN Substrate à cristal unique,10 mm2 GaN Substrate à cristal unique |
||
résistivité libre de type SI non dopée de substrat de monocristal de GaN du PS-visage 5*10mm2 (11-12) > 106 Ω·gaufrette de dispositifs RF de cm
Aperçu
Le marché de dispositif de semi-conducteur de GaN inclut les sociétés principales telles que le Cree, l'Infineon Technologies, le Qorvo, les semi-conducteurs de MACOM, de NXP, le Mitsubishi Electric, la conversion de puissance efficace (CPE), le GaN Systems, le Nichia Corporation, et l'Epistar Corporation.
Les gaufrettes minces d'Epi sont utilisées généralement pour des dispositifs de MOS de bord d'attaque. Epi épais ou gaufrettes épitaxiales multicouche sont employés pour les dispositifs principalement pour commander le courant électrique, et ils contribuent à améliorer l'efficacité de la consommation d'énergie.
| (11- 22) faites face aux substrats libres de GaN | ||||
| Article |
GAN-FS-PS-U-s
|
GAN-FS-PS-N-s
|
GAN-FS-PS-SI-s |
Remarques : Un angle circulaire d'arc (R < 2="" mm=""> |
| Dimensions | 5 x 10 millimètres2 | |||
| Épaisseur | µm 350 ±25 | |||
| Orientation |
avion (de 11-22) outre d'angle vers le M-axe 0 ±0.5° avion (de 11-22) outre d'angle vers le C-axe - 1 ±0.2° |
|||
| Type de conduction | de type n | de type n | Semi-isolant | |
| Résistivité (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | µm du ≤ 10 | |||
| ARC | - 10 µm du ≤ 10 d'ARC de ≤ de µm | |||
| Front Surface Roughness |
< 0=""> ou < 0=""> |
|||
| Aspérité arrière |
0,5 μm ~1,5 option : 1~3 nanomètre (la terre fine) ; < 0=""> |
|||
| Densité de dislocation | De 1 x 105 à 3 x 106 cm2 | |||
| Macro densité de défaut | 0 cm2 | |||
| Secteur utilisable | > 90% (exclusion de bord) | |||

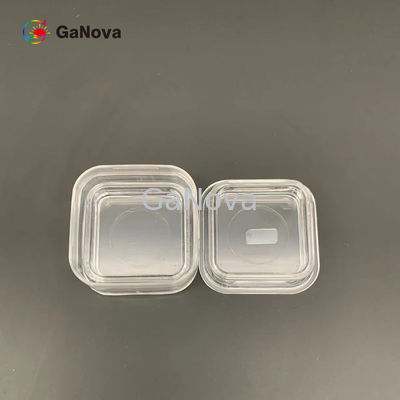

| Paquet | Emballé dans un environnement de pièce propre de la classe 100, dans le conteneur de 6 PCS, sous une atmosphère d'azote | |||
Annexe : Le diagramme de l'angle de miscut
Si ±0.5°du δ1 = 0, alors avion (de 11-22) outre d'angle vers le M-axe est 0 ±0.5°.
Si δ2 = - 1 ±0.2°, alors avion (de 11-22) outre d'angle vers le C-axe est - 1 ±0.2°.
Au sujet de nous
Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.
FAQ
Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <>
>=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
