Détails sur le produit:
|
| Nom de produit: | GaN Single Crystal Substrate libre | Dimensions: | ² de 5 x10mm |
|---|---|---|---|
| Épaisseur: | 350 ±25µm | TTV: | ≤ 10µm |
| Arc: | - ≤ 10µm d'ARC de ≤ de 10µm | Densité de dislocation: | Du ⁵ 1 x 10 au ² de cm⁻ de 3 x 10 ⁶ |
| Mettre en évidence: | Plaquette épitaxiale GaN 5x10.5mm2,plaquette épitaxiale dopée ISO,plaquette épitaxiale GaN à face SP |
||

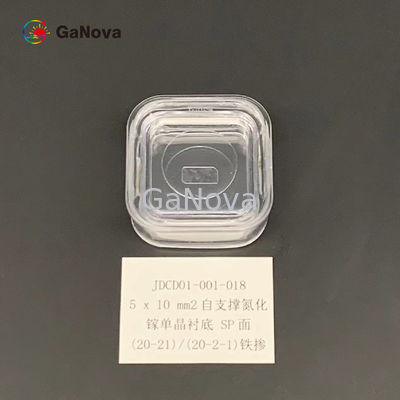

5*10mm2Face SP (20-21)/(20-2-1) Type SI non dopé Substrat monocristallin autonome de GaN Résistivité > 106Plaquette de dispositifs RF Ω·cm
Aperçu
Différents types de réseaux antagonistes génératifs (GAN)
DC GAN - C'est un GAN à convolution profonde....
GAN conditionnel et GAN inconditionnel (CGAN) - Le GAN conditionnel est un réseau neuronal d'apprentissage en profondeur dans lequel certains paramètres supplémentaires sont utilisés.
| (20-21)/(20-2-1) Funce Free-Stunndjeng gunN SousStrates | ||||
| Article |
GaN-FS-SP-US |
GaN-FS-SP-NS |
GaN-FS-SP-SI-S |
Remarques: Un angle d'arc de cercle (R < 2 mm) est utilisé pour distinguer la surface avant et arrière. |
| Dimensions | 5 x 10 mm2 | |||
| Épaisseur | 350 ±25 µm | |||
| Orientation |
(20-21)/(20-2- 1) angle hors plan vers l'axe A 0 ±0,5° (20-21)/(20-2- 1) angle hors plan vers l'axe C - 1 ±0,2° |
|||
| Type de conduction | Type N | Type N | Semi-isolant | |
| Résistivité (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| ARC | - 10 µm ≤ BOW ≤ 10 µm | |||
| Rugosité de la surface avant |
< 0,2 nm (poli)； ou < 0,3 nm (poli et traitement de surface pour épitaxie) |
|||
| Rugosité de la surface arrière |
0,5 ~ 1,5 μm option : 1~3 nm (sol fin) ;< 0,2 nm (poli) |
|||
| Densité de luxation | A partir de 1 x 105à 3 x 106cm-2 | |||
| Densité des macro-défauts | 0cm-2 | |||
| Surface utilisable | > 90% (exclusion des bords) | |||
| Emballer | Conditionné en salle blanche classe 100, en bidon 6 PCS, sous atmosphère d'azote | |||
Annexe : Le diagramme de l'angle de coupe incorrect
Si δ1= 0 ±0,5°, alors (20-21)/(20-2-1) l'angle du plan vers l'axe A est de 0 ±0,5°.
Si δ2= - 1 ± 0,2°, alors (20-21)/(20-2- 1) l'angle du plan vers l'axe C est de - 1 ± 0,2°.
