Détails sur le produit:
|
| Nom de produit: | substrats libres de deux pouces d'U-GaN/SI-GaN | Dimensions: | 50,8 ± 1mm |
|---|---|---|---|
| Épaisseur: | 350 ± 25μm | Appartement d'orientation: | ± 0.5˚, 16 ±1mm (de 1-100) |
| Appartement secondaire d'orientation: | ± 3˚, 8 ± 1mm (de 11-20) | Aspérité de visage de GA: | < 0=""> |
| Mettre en évidence: | Position libre GaN Epitaxial Wafer,Substrats d'U-GaN SI-GaN,50.8mm GaN Epitaxial Wafer |
||

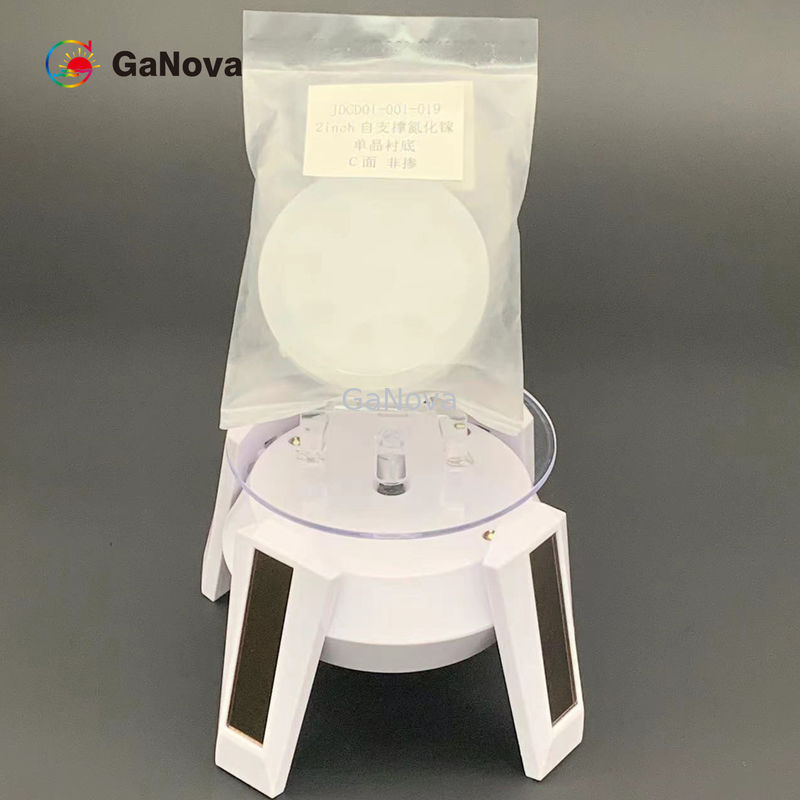

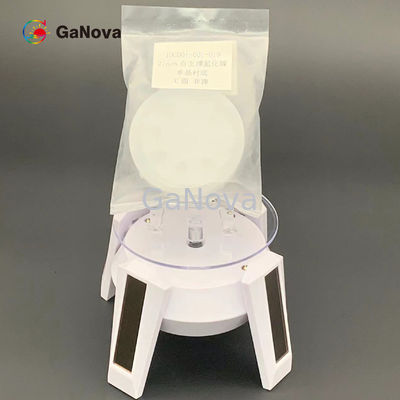

substrats libres de deux pouces d'U-GaN/SI-GaN 50,8 millimètres 350 de μm du ± 25 du ± 1
résistivité libre de type n non dopée de substrat de monocristal de GaN du C-visage 2inch < 0="">
Aperçu
GaN Breakdown Field
Un champ plus élevé de panne signifie que la nitrure de gallium est supérieure au-dessus du silicium dans des circuits à haute tension tels que les produits de haute puissance. Les fabricants et les ingénieurs peuvent également employer GaN dans les applications semblables de tension tout en maintenant une empreinte de pas sensiblement plus petite.
| substrats libres de deux pouces d'U-GaN/SI-GaN | |||||||
|
Excellent niveau (s) |
Niveau de production (A) |
Recherche niveau (b) |
Simulacre niveau (c) |
Note : (1) secteur utilisable : bord et macro exclusion de défauts (2) 3 points : le miscut pêche des positions (2, 4, 5) sont 0,35 ± 0,15o |
|||
| S1 | S-2 | A-1 | A-2 | ||||
| Dimensions | ± 50,8 1 millimètre | ||||||
| Épaisseur | 350 μm du ± 25 | ||||||
| Appartement d'orientation | ± 0,5o, (de 1-100) ± 16 1 millimètre | ||||||
| Appartement secondaire d'orientation | ± 3o, (de 11-20) ± 8 1 millimètre | ||||||
| Résistivité (300K) |
< 0=""> ou > 1 x 106 Ω·cm pour semi-isolant (Fe-enduit ; GaN-FS-C-SI-C50) |
||||||
| TTV | μm du ≤ 15 | ||||||
| ARC | μm du ≤ 40 de μm du ≤ 20 | ||||||
| Aspérité de visage de GA |
< 0=""> ou < 0=""> |
||||||
| Aspérité de visage de N |
0,5 μm ~1,5 option : 1~3 nanomètre (la terre fine) ; < 0=""> |
||||||
| Paquet | Emballé dans un cleanroom dans le conteneur simple de gaufrette | ||||||
| Secteur utilisable | > 90% | >80% | >70% | ||||
| Densité de dislocation | <9>5 cm2 | <3x10>6 cm2 | <9>5 cm2 | <3x10>6 cm2 | <3x10>6 cm2 | ||
| Orientation : Avion de C (0001) outre d'angle vers le M-axe |
0,35 ± 0,15o (3 points) |
0,35 ± 0,15o (3 points) |
0,35 ± 0,15o (3 points) |
||||
| Macro densité de défaut (trou) | 0 cm2 | < 0="">-2 | < 1="" cm="">-2 | ||||
| Taille maximum de macro défauts | < 700=""> | < 2000=""> | < 4000=""> | ||||
