4 pouces GaN On Sapphire Wafer SI-enduit de type n SSP Resistivity<0.05 Ω cm LED, laser, PIN Epitaxial Wafer

Certificat
LA CHINE Shanghai GaNova Electronic Information Co., Ltd. certifications
Je suis en ligne une discussion en ligne

4 pouces GaN On Sapphire Wafer SI-enduit de type n SSP Resistivity<0.05 Ω cm LED, laser, PIN Epitaxial Wafer

4 pouces GaN On Sapphire Wafer SI-enduit de type n SSP Resistivity&lt;0.05 Ω cm LED, laser, PIN Epitaxial Wafer
4 pouces GaN On Sapphire Wafer SI-enduit de type n SSP Resistivity&lt;0.05 Ω cm LED, laser, PIN Epitaxial Wafer

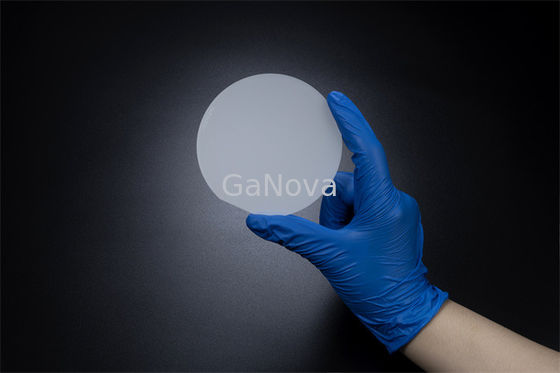

Image Grand :  4 pouces GaN On Sapphire Wafer SI-enduit de type n SSP Resistivity<0.05 Ω cm LED, laser, PIN Epitaxial Wafer

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDWY03-001-023
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 6
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000pcs/Month

4 pouces GaN On Sapphire Wafer SI-enduit de type n SSP Resistivity<0.05 Ω cm LED, laser, PIN Epitaxial Wafer

description de
Nom de produit: Substrats GaN/saphir dopés Si de 4 pouces Épaisseur/épaisseur DST: 4,5 ± 0.5μm/< 3%
Orientation: Plan C (0001) hors angle vers l'axe A 0,2 ± 0,1 ° Dimensions: 100 ± 0.2mm
Appartement d'orientation de GaN: (1-100) 0 ° du ± 0,2, 30 ±1mm Type de conduction: N-TYPE
Mettre en évidence:

Wafer épitaxial à base de saphir GaN

,

La plaque épitaxienne PIN GaN

,

Une gaufre épitaxielle de 4 pouces

4 pouces GaN SI-enduit de type n sur la gaufrette SSP resistivity<0.05 Ω cm LED, laser, gaufrette épitaxiale de saphir de PIN

Pour GaN légèrement SI-enduit (le 1016 de   de × de   du   [SI] = du   2,1 cm −3), la mobilité des électrons de la température ambiante (droite) étaient aussi hauts que cm2 1008 de   s −1 du   V −1 de  , qui a été principalement limité par la dispersion optique polaire de phonon. D'ailleurs, nous avons constaté que GaN fortement SI-enduit préparé utilisant PSD a montré une mobilité de droite en tant que haut en tant que 110 cm2 de   s −1 du   V −1 de   à une concentration en électron du   1020 de   de × de 2   cm −3, qui a indiqué que la résistivité de ce film était presque aussi petite que ceux des oxydes conducteurs transparents typiques tels que l'oxyde de bidon d'indium.

À de plus basses températures, la mobilité des électrons a grimpé jusqu'à cm2 1920 de   s −1 du   V −1 de   136 au   K, et la dépendance de la température a été bien expliquée par les modèles conventionnels de dispersion. Ces résultats indiquent que GaN SI-enduit préparé utilisant PSD promet non seulement pour la fabrication des dispositifs de puissance basés sur GaN mais également pour l'usage en tant que matériaux transparents épitaxiaux d'électrode pour la nitrure a basé les circuits optiques.

4-inch SI-a enduit GaN/Sapphire Substrates
Article GaN-T-C-N-C100

4 pouces GaN On Sapphire Wafer SI-enduit de type n SSP Resistivity<0.05 Ω cm LED, laser, PIN Epitaxial Wafer 0

Dimensions ± 100 0,2 millimètres
Épaisseur/épaisseur DST 4,5 μm du ± 0,5/ < 3="">
Orientation Avion de C (0001) outre d'angle vers le ° du ± 0,1 du l'Un-axe 0,2
Appartement d'orientation de GaN (1-100) 0 ° du ± 0,2, ± 30 1 millimètre
Type de conduction de type n
Résistivité (300K) < 0="">
Concentration en transporteur > 1 x 1018 cm-3 (≈ enduisant la concentration)
Mobilité > 200 cm2/V·s
*XRD FWHMs (0002) < 300="" arcsec="">
Structure | uGaN/~ de nGaN/~ 2.5μm de 2μm 25 saphir de μm de ± 25 d'uGaN buffer/650 de nanomètre
Orientation de saphir Avion de C (0001) outre d'angle vers le ° du ± 0,1 du M-axe 0,2
Appartement d'orientation de saphir (11-20) 0 ° du ± 0,2, ± 30 1 millimètre
Sapphire Polish Côté simple poli (SSP)/double côté poli (DSP)
Secteur utilisable > 90% (bord et macro exclusion de défauts)
Paquet

Emballé dans un cleanroom dans des conteneurs :

boîte simple de gaufrette (< 3="" PCS="">

Au sujet de nous

Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.

FAQ

Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <> >=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
