laser PIN Epitaxial Wafer de GaN/MG-enduit par 4-Inch Sapphire Substrates SSP Resistivity~10Ω cm LED

laser PIN Epitaxial Wafer de GaN/MG-enduit par 4-Inch Sapphire Substrates SSP Resistivity~10Ω cm LED
4-Inch Mg-Doped GaN/Sapphire Substrates SSP Resistivity~10Ω cm LED Laser PIN Epitaxial Wafer
laser PIN Epitaxial Wafer de GaN/MG-enduit par 4-Inch Sapphire Substrates SSP Resistivity~10Ω cm LED laser PIN Epitaxial Wafer de GaN/MG-enduit par 4-Inch Sapphire Substrates SSP Resistivity~10Ω cm LED

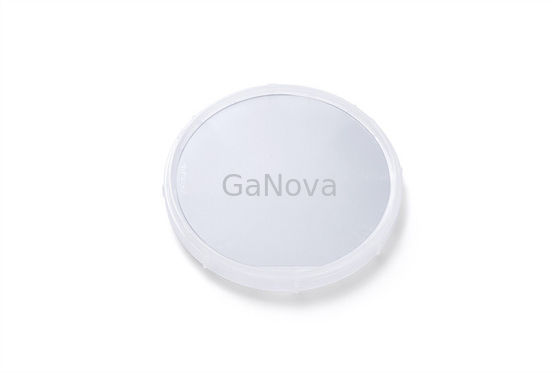

Image Grand :  laser PIN Epitaxial Wafer de GaN/MG-enduit par 4-Inch Sapphire Substrates SSP Resistivity~10Ω cm LED

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDWY03-001-024
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 6
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000pcs/Month

laser PIN Epitaxial Wafer de GaN/MG-enduit par 4-Inch Sapphire Substrates SSP Resistivity~10Ω cm LED

description de
Nom de produit: 4-inch MG-a enduit GaN/Sapphire Substrates Dimensions: 100 ± 0.2mm
Type de conduction: de type p Résistivité (300K): < 10="">
Concentration en transporteur: > ³ de cm⁻ de ⁷ de 1 x 10 ¹ (enduisant la concentration du ³ de cm⁻ de ⁹ de ¹ de ≥ 5 x 10 de p+GaN) Mobilité: > ² /V de 5cm·s
Mettre en évidence:

L'éclairage par laser à LED GaN épitaxial

4 pouces GaN MG-enduit de type p sur la gaufrette SSP resistivity~10Ω cm LED, laser, gaufrette épitaxiale de saphir de PIN

Pourquoi employez GaN Wafers ?

La nitrure de gallium sur le saphir est le matériel idéal pour l'amplification par radio d'énergie. Elle offre un certain nombre d'avantages au-dessus de silicium, y compris une tension claque plus élevée et une meilleure représentation à températures élevées.

GaN est un semi-conducteur direct binaire de bandgap d'III/V utilisé généralement dans des diodes électroluminescentes lumineuses depuis les années 1990. Le composé est un matériel très dur qui a une structure cristalline de wurtzite. Son espace de bande large de l'eV 3,4 l'a les moyens les propriétés spéciales pour des applications

optoélectronique
dispositifs de haute puissance
dispositifs à haute fréquence

4-inch MG-a enduit GaN/Sapphire Substrates
Article GaN-T-C-P-C100

laser PIN Epitaxial Wafer de GaN/MG-enduit par 4-Inch Sapphire Substrates SSP Resistivity~10Ω cm LED 0

Dimensions 100 ± 0.2mm
Épaisseur/épaisseur DST 4,5 μm du ± 0,5/ < 3="">
Orientation Avion de C (0001) outre d'angle vers le ° du ± 0,1 du l'Un-axe 0,2
Appartement d'orientation de GaN (1-100) 0 ° du ± 0,2, ± 30 1 millimètre
Type de conduction de type p
Résistivité (300K) < 10="">
Concentration en transporteur > 1 x 1017 cm-3 (enduisant la concentration de cm-3 de ≥ 5 x 1019 de p +GaN)
Mobilité > 5 cm2/V·s
*XRD FWHMs (0002) < 300arcsec="">
Structure

| 0,5 p-GaN/~ de μm de μm p +GaN/~ 1,5 2,5 uGaN d'uGaN/~ 25 nanomètre de μm

buffer/430 saphir de μm du ± 25

Orientation de saphir Avion de C (0001) outre d'angle vers le ° du ± 0,1 du M-axe 0,2
Appartement d'orientation de saphir (11-20) 0 ° du ± 0,2, 30± 1 millimètre
Sapphire Polish Côté simple poli (SSP)/double côté poli (DSP)
Secteur utilisable > 90% (bord et macro exclusion de défauts)
Paquet

Emballé dans un cleanroom dans des conteneurs :

boîte simple de gaufrette (< 3="" PCS="">
