Détails sur le produit:
|
| Dimensions: | 100 ± 0.2mm | Épaisseur/épaisseur DST: | 4,5 ± 0.5μm/< 3% |
|---|---|---|---|
| Orientation: | Plan C (0001) hors angle vers l'axe A 0,2 ± 0,1 ° | Appartement d'orientation de GaN: | (1-100) 0 ± 0.2°, 30 ± 1mm |
| Type de conduction: | N-TYPE | ||
| Mettre en évidence: | PIN GaN sur une gaufre en saphir,4 pouces GaN sur une gaufre de saphir |
||
GaN dopé UID de type N de 4 pouces sur plaquette de saphir SSP résistivité > 0,5 Ω cm LED, laser, plaquette épitaxiale PIN
Par exemple, le GaN est le substrat qui rend possible les diodes laser violettes (405 nm), sans utiliser de doublage de fréquence optique non linéaire.Sa sensibilité aux rayonnements ionisants est faible (comme les autres nitrures du groupe III), ce qui en fait un matériau approprié pour les réseaux de cellules solaires pour satellites.Les applications militaires et spatiales pourraient également en bénéficier car les appareils ont montré une stabilité dans les environnements de rayonnement.
| Substrats GaN/saphir non dopés de 4 pouces | ||
| Article | GaN-TCU-C100 |
|
| Dimensions | 100 ± 0,2 mm | |
| Epaisseur/Epaisseur STD | 4,5 ± 0,5 μm / < 3% | |
| Orientation | Plan C (0001) hors angle vers l'axe A 0,2 ± 0,1 ° | |
| Plan d'orientation du GaN | (1-100) 0 ± 0,2 °, 30 ± 1 mm | |
| Type de conduction | Type N | |
| Résistivité (300K) | > 0,5 Ω·cm | |
| Concentration de transporteur | < 2 x 1017cm-3 | |
| Mobilité | > 300cm2/Contre | |
| *XRD FWHM | (0002) < 300 secondes d'arc,(10-12) < 400 secondes d'arc | |
| Structure | ~ 4,5 μm uGaN /~ 25 nm tampon uGaN/650 ± 25 μm saphir | |
| Orientation du saphir | Plan C (0001) hors angle vers l'axe M 0,2 ± 0,1 ° | |
| Orientation Plat de Saphir | (11-20) 0 ± 0,2 °, 30 ± 1 mm | |
| Saphir polonais | Poli simple face (SSP) / Poli double face (DSP) | |
| Surface utilisable | > 90% (exclusion des bords et macro défauts) | |
| Emballer |

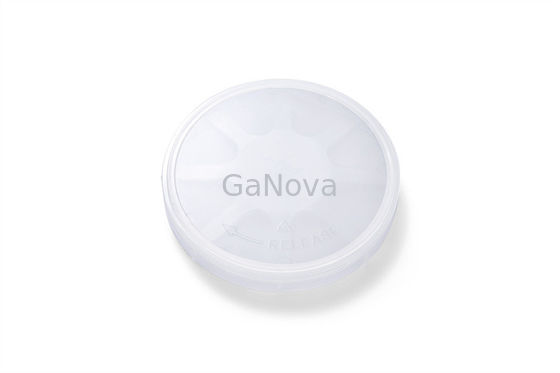

Conditionné en salle blanche dans des containers : boîte de wafer simple (< 3 PCS) ou cassette (≥ 3 PCS) |
|
À propos de nous
Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.
FAQ
Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
