Détails sur le produit:
|
| Nom de produit: | GaN On Silicon Wafer DIRIGÉ PAR bleu | Dimensions: | 2 pouces |
|---|---|---|---|
| Épaisseur de tampon d'AlGaN: | 400-600nm | Laser d'onde de Longueur: | 455±5nm |
| Structure de substrat: | Structure 10nmConnect 111) substrats de la couche/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5 | Caractéristiques: | DIRIGÉ PAR bleu |
| Mettre en évidence: | 455±10 nm GaN sur une gaufre de silicium |
||

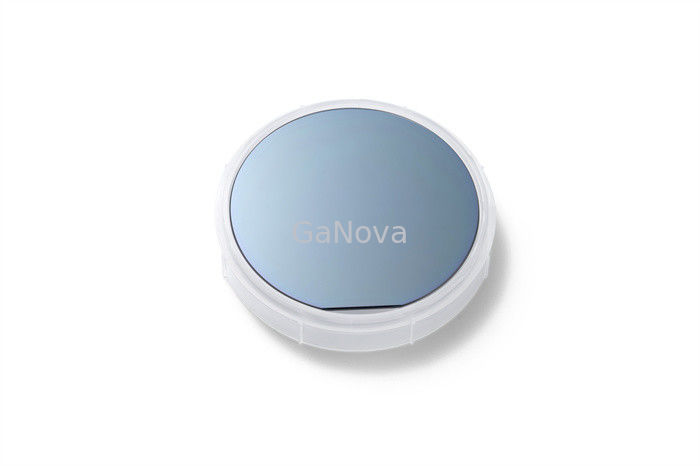

2inch GaN DIRIGÉ PAR bleu sur la gaufrette de silicium
La nitrure de gallium est une technologie des semiconducteurs utilisée pour la puissance élevée, applications à haute fréquence de semi-conducteur. La nitrure de gallium montre plusieurs caractéristiques qui le rendent meilleur que la GaAs et le silicium pour différents composants de puissance élevée. Ces caractéristiques incluent une tension claque plus élevée et une meilleure résistivité électrique.
| laser bleu de 2inch GaN sur le silicium | ||||||||||||
|
Article 111) substrats de SI ( |
Solution tampon d'Al (GA) N | uGaN | nGaN | AlGaN | InGaN |
MQW (1-3 paires) |
InGaN | AlGaN | pGaN | Couche de contact | ||
| InGaN-QW | GaN-QB | |||||||||||
| Dimension | 2 pouces | |||||||||||
| Épaisseur | 1000nm | 1300-1500nm | 1300-1500nm | 1200-1500nm | 70-150nm | ~2.5nm | ~15nm | 70-150nm | 400-600nm | / | 10nm | |
| Composition | Al% | / | / | / | 5-8 | / | / | / | / | 5-8 | / | / |
| Po | / | / | / | 2-8 | ~15 | / | 2-8 | / | / | / | ||
| Dopage | [SI] | / | / | 5.0E+18 | 2.0E+18 | 2.0E+18 | / | / | / | / | / | / |
| [Magnésium] | / | / | / | / | / | / | / | / | 2.0E+19 | 2.0E+19 | / | |
| Laser d'onde de Longueur | 455±5nm | |||||||||||
| Structure de substrat | 10nmConnect 111) substrats de la couche/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1200-1500nmAlGaN/1300-1500nmnGaN/1300-1500nmnGaN/1300-1500nmuGaN/1000nmAl (GA) N buffer/Si ( | |||||||||||
| Paquet | Emballé dans un environnement de pièce propre de la classe 100, dans le conteneur 25PCS, sous une atmosphère d'azote | |||||||||||
