JDCD08-001-005 Plaquette de substrat saphir R-Plane 4 pouces

Certificat
LA CHINE Shanghai GaNova Electronic Information Co., Ltd. certifications
Je suis en ligne une discussion en ligne

JDCD08-001-005 Plaquette de substrat saphir R-Plane 4 pouces

JDCD08-001-005 Plaquette de substrat saphir R-Plane 4 pouces
JDCD08-001-005 Plaquette de substrat saphir R-Plane 4 pouces

Image Grand :  JDCD08-001-005 Plaquette de substrat saphir R-Plane 4 pouces

Détails sur le produit:
Numéro de modèle: JDCD08-001-005
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Conditions de paiement: T/T

JDCD08-001-005 Plaquette de substrat saphir R-Plane 4 pouces

description de
Matériel: Grande pureté Al2O3 Diamètre: 100.0±0.2mm
Épaisseur: 460±25μm Orientation extérieure: R-avion (11-20) ±0.3°
R-avion: CCW 45±2°/C sur R Longueur plate primaire: 32,5±1,0
Mettre en évidence:

Wafer de substrat en saphir de 4 pouces

JDCD08-001-005 Plaquette de substrat saphir R-Plane 4 pouces



La pureté et la résistance élevées du saphir en font un matériau excellent et accepté par l'industrie pour la fabrication de semi-conducteurs.Sa durabilité et sa résistance aux rayures rendent le saphir idéal pour les environnements sous vide et sa haute résistance au plasma pour résister à la gravure.


Dans la production pratique, la plaquette de saphir est fabriquée en coupant la barre de cristal, puis en meulant et en polissant.Généralement, la plaquette semi-conductrice est découpée en une plaquette par une machine de découpe par fil ou par une machine de découpe multifil.



Substrats Al2O3 haute pureté R-plane 4 pouces
Article spécification
Matériel Al2O3 de haute pureté
Diamètre 100.0±0.2mm
Épaisseur 460±25μm
Orientation R-plan(11-20)±0.3°
Orientation principale à plat 45±2°/C CCW sur R
Longueur plate primaire 32,5±1,0
TTV ≤15μm
Arc ≤15μm
Chaîne ≤20μm
Rugosité de la surface avant(Ra) Ra≤0.3nm
Rugosité de la surface arrière(Ra 0.8~1.2μm
Marquage laser verso

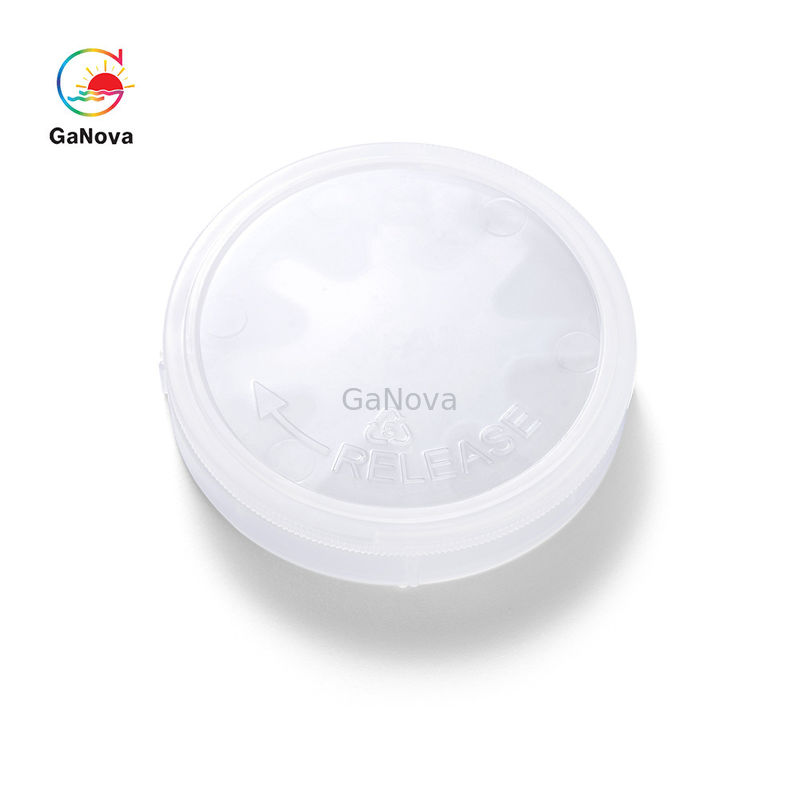

Emballer

25 pièces/Casselte, scellé sous vide,

Dépôt d'azote, salle blanche de classe 100







À propos de nous

Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.





FAQ

Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
