Une orientation de surface plane Plaquette de saphir polie miroir EPI Ready

Une orientation de surface plane Plaquette de saphir polie miroir EPI Ready
Une orientation de surface plane Plaquette de saphir polie miroir EPI Ready

Image Grand :  Une orientation de surface plane Plaquette de saphir polie miroir EPI Ready

Détails sur le produit:
Numéro de modèle: JDCD08-001-001
Conditions de paiement et expédition:

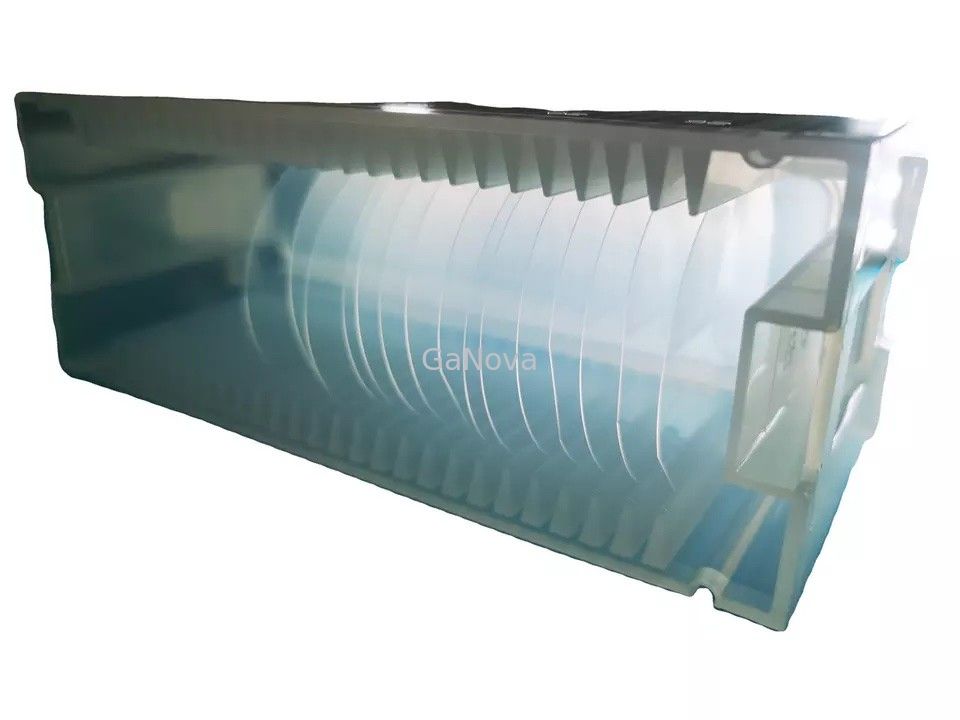

Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Conditions de paiement: T/T

Une orientation de surface plane Plaquette de saphir polie miroir EPI Ready

description de
Orientation extérieure: Un-avion (11-20) Matériel: ₃ du ₂ O d'Al de grande pureté (>99.995%)
Épaisseur: 430 ±15μm R-avion: R9
Diamètre: 50,8 ±0.10 Bord de gaufrette: de type r
Mettre en évidence:

Plaquette de saphir de 6 pouces

,

plaquette de saphir de 3 pouces

,

silicium sur plaquettes de saphir

A-Plane (11-20) Orientation de la surface Plaquette de saphir Qualité de la surface avant poli miroir, prêt pour l'EPI

JDCD08-001-001 Plaquette de substrat en saphir de diamètre 50 mm, épaisseur 430 μm, orientation cristalline C/M0.2, longueur OF (mm) 16 puce LED, matériau de substrat

Circuits intégrés

Des circuits intégrés silicium sur saphir sont disponibles où une couche de dioxyde de silicium est formée sur des substrats de saphir.Cela garantit que la couche diélectrique sur le dessus est capable de conduire l'électricité à travers le circuit de manière efficace.



Paramètres

spécification
Unité Cible Tolérance
Matériel Al de haute pureté2O3(> 99,995 %)
Diamètre millimètre 50,8 ±0,10
Épaisseur μm 430 ±15
Orientation des surfaces Plan C (0001)
-Off Angle vers l'axe M degré 0,20 ±0,10
-Off Angle vers l'axe A degré 0,00 ±0,10
Orientation à plat A-Plane (11-20)
-Angle de décalage plat degré 0.0 ±0,2
Longueur à plat millimètre 16.0 ±1
Plan R R9
Rugosité de la surface avant(Ra) nm <0,3
Surface arrière Rugosité μm 0.8~1.2μm
Qualité de la face avant Miroir poli, EPI-Ready
Bord de plaquette Type R
Amplitude de chanfrein μm 80-160
Angle radian inclus entre bord plat et bord rond millimètre R=9
TTV μm ≤5
LTV(5x5mm) μm ≤1.5
Arc μm 0~-5
Chaîne μm ≤10
Marquage laser   Comme client requis





À propos de nous

Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.





FAQ

Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
