JDCD08-001-007 Plaquette de substrat saphir C-Plane 8 pouces

JDCD08-001-007 Plaquette de substrat saphir C-Plane 8 pouces
JDCD08-001-007 8inch C-Plane Sapphire Substrate Wafer
JDCD08-001-007 Plaquette de substrat saphir C-Plane 8 pouces JDCD08-001-007 Plaquette de substrat saphir C-Plane 8 pouces

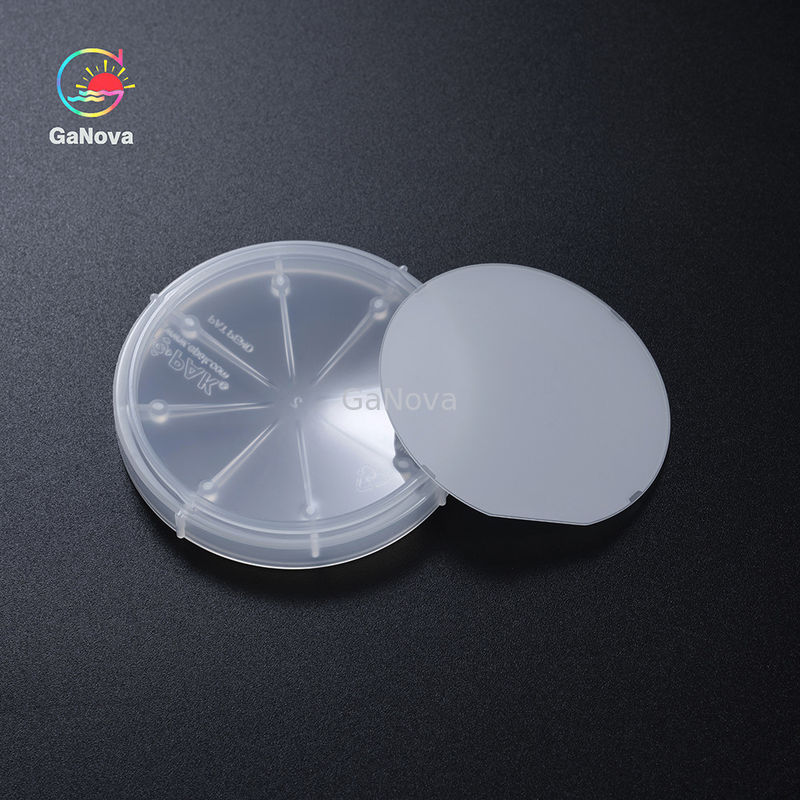

Image Grand :  JDCD08-001-007 Plaquette de substrat saphir C-Plane 8 pouces

Détails sur le produit:
Numéro de modèle: JDCD08-001-007
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Conditions de paiement: T/T

JDCD08-001-007 Plaquette de substrat saphir C-Plane 8 pouces

description de
Matériel: Grande pureté Al2O3 (>99.995%) Orientation extérieure: C-avion (0001)
R-avion: R9 Épaisseur: μm 725±25
Diamètre: 200.00±0.1mm TTV: ≤15μm
Mettre en évidence:

Une gaufre en saphir de 8 pouces.

JDCD08-001-007 Plaquette de substrat saphir plan C 6 pouces

Le rubis et le saphir sont tous deux constitués de corindon (oxyde d'aluminium - Al2O3).Le corindon est l'une des substances naturelles connues les plus dures après le diamant.De plus, comme le corindon est si dur et résistant aux intempéries, on peut également le trouver dans les dépôts sédimentaires et les roches sédimentaires.
Le saphir se classe 9 sur l'échelle de dureté de Mohs.Le corindon est stable dans des conditions de port normales, ce qui signifie qu'il résiste aux effets de la chaleur, de la lumière et des produits chimiques courants.




Substrats Al2O3 haute pureté plan C 8 pouces



Paramètres

spécification
Unité Cible Tolérance
Matériel Al2O3 de haute pureté (> 99,995 %)
Diamètre millimètre 200,00 ±0,1
Épaisseur μm Personnaliser ±25
Orientation des surfaces Plan C (0001)
-Off Angle vers l'axe M degré 0,00 ±0,1
-Off Angle vers l'axe A degré 0,00 ±0,1
Entailler A-Plane (11-20)
Entailler degré 0.0 ±0,3°
Entailler millimètre 1.0 ±0,1
Entailler degré 92° ±2°
Encoche R nm 1.0 ±0,2
Plan R R9
TTV μm ≤15
Arc μm ≤30
Chaîne μm ≤45
Ra nm Premier Ra≤0.3nm;Retour Ra;0.8-1.2μm
Marquage laser   Comme client requis





À propos de nous

Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.





FAQ

Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
