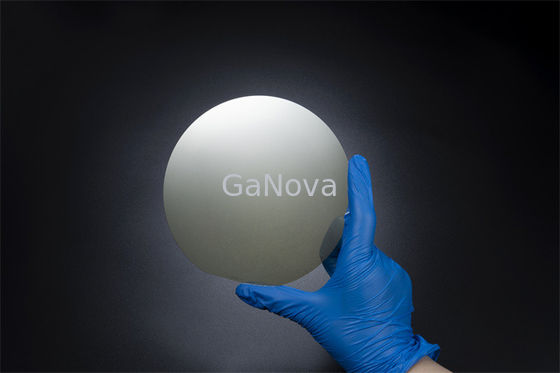

6 pouces 4H SiC Substrat N Type P SBD Grade 350μm

6 pouces 4H SiC Substrat N Type P SBD Grade 350μm
6 pouces 4H SiC Substrat N Type P SBD Grade 350μm

Image Grand :  6 pouces 4H SiC Substrat N Type P SBD Grade 350μm

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD03-002-008
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T

6 pouces 4H SiC Substrat N Type P SBD Grade 350μm

description de
Nom de produit: Gaufrette sic épitaxiale Crystal Form: 4h
Diamètre: 150.0mm +0mm/-0.2mm Orientation extérieure: Hors axe : 4° vers<11-20>±0.5°
Longueur plate primaire: ± 1.5mm de 47.5mm Longueur plate secondaire: Aucun appartement secondaire
Mettre en évidence:

Substrat SiC 6 pouces 4H

,

épitaxie au carbure de silicium 350um

,

substrat SiC 4H Type N

Substrat 4H-SiC 6 pouces N-Type P-SBD Grade 350,0±25,0μm MPD≤0,5/cm2 Résistivité 0,015Ω•cm—0,025Ω•cm pour les appareils électriques et micro-ondes





Aperçu

Les boules de SiC (cristaux) sont cultivées, usinées en lingots, puis découpées en substrats, qui sont ensuite polis.Une fine couche épitaxiale de SiC est ensuite développée au-dessus de ce substrat pour créer une épi-wafer.

Carbure de silicium, extrêmement dur, composé cristallin synthétique de silicium et de carbone.Sa formule chimique est SiC.



Propriété Qualité P-MOS Nuance P-SBD Classe D
Forme de cristal 4H
Polytype Aucun permis Zone≤5 %
(MPD)un ≤0.2/cm2 ≤0.5/cm2 ≤5/cm2
Plaques hexagonales Aucun permis Zone≤5 %
Polycristal hexagonal Aucun permis
Inclusionsun Zone≤0,05 % Zone≤0,05 % N / A
Résistivité 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(EPD)un ≤4000/cm2 ≤8000/cm2 N / A
(TED)un ≤3000/cm2 ≤6000/cm2 N / A
(TPL)un ≤1000/cm2 ≤2000/cm2 N / A
(TSD)un ≤600/cm2 ≤1000/cm2 N / A
Défaut d'empilement ≤0.5% Zone ≤1% Zone N / A



Contamination métallique de surface



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Diamètre 150,0 mm +0 mm/-0,2 mm
Orientation des surfaces Hors axe : 4 ° vers <11-20> ±0,5 °
Longueur plate primaire 47,5 mm ± 1,5 mm
Longueur plate secondaire Pas d'appartement secondaire
Orientation principale à plat Parallèle à<11-20>±1°
Orientation plate secondaire N / A
Désorientation orthogonale ±5,0°
Finition de surface Face C : polissage optique, face Si : CMP
Bord de plaquette Biseautage

Rugosité de surface

(10μm×10μm)

Si Face Ra≤0.20 nm ; C Face Ra≤0.50 nm
Épaisseurun 350.0μm± 25.0μm
LTV(10mm×10mm)un ≤2μm ≤3μm
(TVT)un ≤6μm ≤10μm
(ARC)un ≤15μm ≤25μm ≤40μm
(Chaîne)un ≤25μm ≤40μm ≤60μm
Puces/retraits Aucun autorisé ≥ 0,5 mm de largeur et de profondeur Qty.2 ≤1.0 mm Largeur et profondeur

Rayuresun

(Visage Si, CS8520)

≤5 et longueur cumulée≤0,5×diamètre de plaquette

≤5 et longueur cumulée≤1.5×Wafer

Diamètre

TU(2mm*2mm) ≥98% ≥95% N / A
Fissures Aucun permis
Contamination Aucun permis
Propriété Qualité P-MOS Nuance P-SBD Classe D
Exclusion de bord 3mm

Remarque : une exclusion de bord de 3 mm est utilisée pour les éléments marqués d'unun.



À propos de nous

Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.



FAQ

Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
