Détails sur le produit:
|
| Nom de produit: | GaN Epitaxial Wafer | Dimensions: | 10 x 10,5 mm² |
|---|---|---|---|
| Épaisseur: | 350 ±25µm | Orientation: | Plan C (0001) hors angle vers l'axe M 0,35 ±0,15° |
| TTV: | ≤ 10µm | Arc: | - ≤ 10µm d'ARC de ≤ de 10µm |
10*10.5mm² C-face Substrat monocristallin autonome de type n non dopé Résistivité < 0.1 Ω·cm Dispositif de puissance/laser
Applications
Diodes laser : LD violet, LD bleu et LD vert
Appareils électroniques de puissance, Appareils électroniques haute fréquence
Plus de 10 ans d'expérience dans la technologie de fabrication de plaquettes avec des substrats GaAs ont été appliquées à la production de substrats GaN.Le substrat GaN a une orientation de surface contrôlée, sans dommage, très plate (Rms < 0,2 nm), et des surfaces de marches atomiques contrôlées.Une qualité de surface adaptée à la croissance épitaxiale a été obtenue.
| 10 substrats GaN autonomes de 10,5 mm2 | ||||
| Article | GaN-FS-CU-S10 | GaN-FS-CN-S10 | GaN-FS-C-SI-S10 |
Remarques: |
| Dimensions | 10 × 10,5 mm2 | |||
| Épaisseur | 350 ±25 µm | |||
| Orientation | Plan C (0001) hors angle vers l'axe M 0,35 ±0,15° | |||
| Type de conduction | Type N | Type N | Semi-isolant | |
| Résistivité (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| Arc | - 10 µm ≤ BOW ≤ 10 µm | |||
| Rugosité de la surface de la face Ga | < 0,2 nm (poli) ou < 0,3 nm (poli et traitement de surface pour épitaxie) |
|||
| N Rugosité de la surface de la face | 0,5 ~ 1,5 μm option : 1~3 nm (sol fin) ;< 0,2 nm (poli) |
|||
| Densité de luxation | A partir de 1 x 105à 3 x 106cm-2(calculé par CL)* | |||
| Densité des macro-défauts | 0cm-2 | |||
| Surface utilisable | > 90% (exclusion des bords) | |||

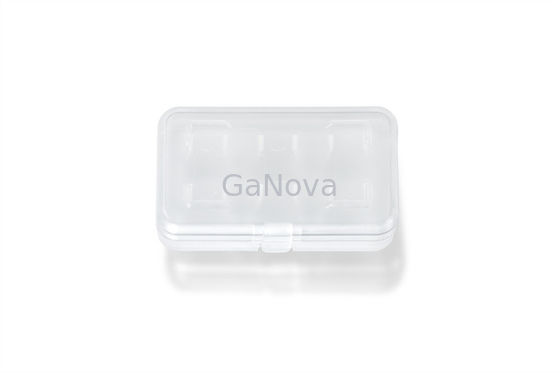

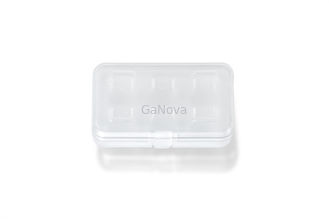

| Emballer | Conditionné en salle blanche classe 100, en bidon 6 PCS, sous atmosphère d'azote | |||
*Normes nationales de la Chine (GB/T32282-2015)
À propos de nous
Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.
FAQ
Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
