Aperçu ProduitsGaN Epitaxial Wafer

Substrats GaN Rugosité de la surface de la face Ga < 0,2 nm (poli) ou < 0,3 nm (poli et traitement de surface pour l'épitaxie)

Certificat
LA CHINE Shanghai GaNova Electronic Information Co., Ltd. certifications
Je suis en ligne une discussion en ligne

Substrats GaN Rugosité de la surface de la face Ga < 0,2 nm (poli) ou < 0,3 nm (poli et traitement de surface pour l'épitaxie)

Substrats GaN Rugosité de la surface de la face Ga &lt; 0,2 nm (poli) ou &lt; 0,3 nm (poli et traitement de surface pour l'épitaxie)
Substrats GaN Rugosité de la surface de la face Ga &lt; 0,2 nm (poli) ou &lt; 0,3 nm (poli et traitement de surface pour l'épitaxie)

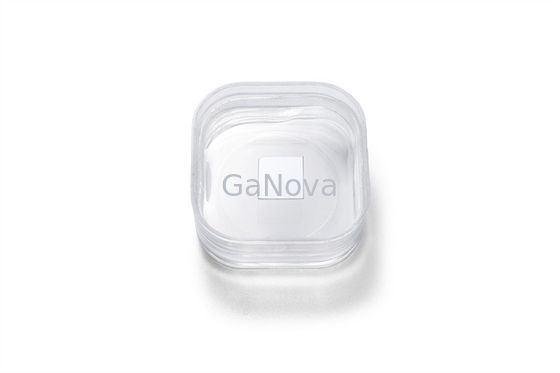

Image Grand :  Substrats GaN Rugosité de la surface de la face Ga < 0,2 nm (poli) ou < 0,3 nm (poli et traitement de surface pour l'épitaxie)

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD-01-001-001
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 6
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000pcs/Month

Substrats GaN Rugosité de la surface de la face Ga < 0,2 nm (poli) ou < 0,3 nm (poli et traitement de surface pour l'épitaxie)

description de
Nom de produit: Substrat de monocristal de GaN Dimensions: 10 x 10,5 mm²
Épaisseur: 350 ±25µm Orientation: Plan C (0001) hors angle vers l'axe M 0,35 ±0,15°
TTV: ≤ 10µm Macro densité de défaut: ² 0cm⁻
Mettre en évidence:

Traitement de surface Substrats GaN

,

Substrats à base de GaN épitaxy

,

Substrats de GaN poli

10*10.5mm² C-face Substrat monocristallin autonome de type n non dopé Résistivité < 0.1 Ω·cm Dispositif de puissance/laser




Aperçu
Nous fournissons des substrats GaN de haute qualité qui sont produits par la méthode HVPE (Hydride Vapor Phase Epitaxy) conçue à l'origine, en utilisant plus de 10 ans d'expérience dans le secteur des épi-wafers GaAsP.



10 substrats GaN autonomes de 10,5 mm2
Article GaN-FS-CU-S10 GaN-FS-CN-S10 GaN-FS-C-SI-S10

Substrats GaN Rugosité de la surface de la face Ga < 0,2 nm (poli) ou < 0,3 nm (poli et traitement de surface pour l'épitaxie) 0

Remarques:
Un angle d'arc de cercle (R < 2 mm) est utilisé pour distinguer les faces Ga et N.

Dimensions 10 × 10,5 mm2
Épaisseur 350 ±25 µm
Orientation Plan C (0001) hors angle vers l'axe M 0,35 ±0,15°
Type de conduction Type N Type N Semi-isolant
Résistivité (300K) < 0,1 Ω·cm < 0,05 Ω·cm > 106Ω·cm
TTV ≤ 10 µm
Arc - 10 µm ≤ BOW ≤ 10 µm
Rugosité de la surface de la face Ga < 0,2 nm (poli)
ou < 0,3 nm (poli et traitement de surface pour épitaxie)
N Rugosité de la surface de la face 0,5 ~ 1,5 μm
option : 1~3 nm (sol fin) ;< 0,2 nm (poli)
Densité de luxation A partir de 1 x 105à 3 x 106cm-2(calculé par CL)*
Densité des macro-défauts 0cm-2
Surface utilisable > 90% (exclusion des bords)
Emballer Conditionné en salle blanche classe 100, en bidon 6 PCS, sous atmosphère d'azote

*Normes nationales de la Chine (GB/T32282-2015)





Substrats GaN Rugosité de la surface de la face Ga < 0,2 nm (poli) ou < 0,3 nm (poli et traitement de surface pour l'épitaxie) 1



À propos de nous

Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.





FAQ

Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
