Détails sur le produit:
|
| Dimensions: | 2 pouces/4 pouces | Épaisseur de tampon d'AlGaN: | 600NM |
|---|---|---|---|
| Laser d'onde de Longueur: | 455±10nm | Structure de substrat: | 111) substrats de 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped Ga |
| Nom de produit: | GaN Epitaxial Wafer | Caractéristiques: | 2-4 pouces Blue-LED GaN sur silicium |
| Mettre en évidence: | 600 nm de GaN sur une plaque de silicium,2 pouces de GaN sur une gaufre en silicium |
||

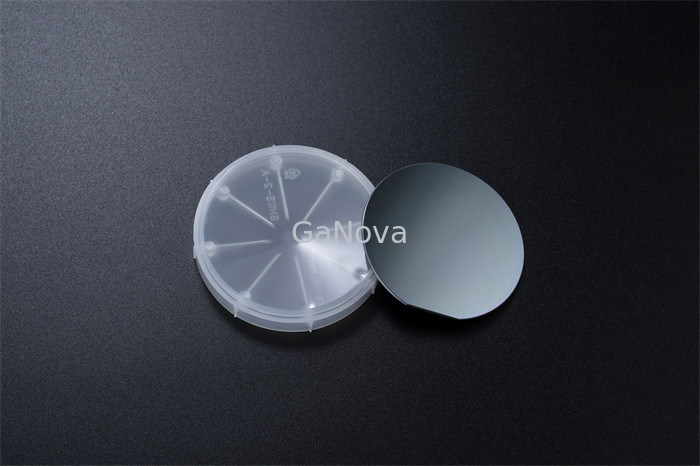

2 pouces Blue-LED GaN sur plaquette de silicium
Trois substrats principaux sont utilisés avec le GaN - le carbure de silicium (SiC), le silicium (Si) et le diamant.Le GaN sur SiC est le plus courant des trois et a été utilisé dans diverses applications militaires et pour les applications d'infrastructure sans fil à haute puissance.Le GaN sur Si est un substrat plus récent dont les performances ne sont pas aussi bonnes que le SiC mais il est plus économique.Le GaN sur diamant est le plus performant, mais comme il est nouveau et relativement coûteux, les applications où il a été utilisé sont limitées.
| 2-4 pouces Blue-LED GaN sur silicium | ||||||||||
|
Article Substrats Si(111)(1500μm) |
AIN | Tampon AlGaN | GaN non dopé | N-GaN | MQW (7 paires) | P-AlGaN | P-GaN |
P++GaN
|
||
| InGaN-QW | GaN-QB | |||||||||
| Dimension | 2 pouces/4 pouces | |||||||||
| Épaisseur | 330nm | 600nm | 800nm | 2800nm | 3nm | 5nm | 30nm | 60nm | 20nm | |
| Composition | Al% | / | dégradé | / | / | / | / | 15% | / | / |
| Dans% | / | / | / | / | 15% | / | / | / | / | |
| Se doper | [Si] | / | / | / | 8.0E+18 | / | 2.0E+17 | / | / | / |
| [mg] | / | / | / | / | / | / | 1.0E+20 | 3.0E+19 | 2.0E+20 | |
| Longueur d'onde laser | 455±10nm | |||||||||
| Structure du substrat | 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmGaN non dopé/600nmAlGaN tampon/330nmAIN/Si(111)substrats(1500μm) | |||||||||
| Emballer | Conditionné en salle blanche de classe 100, en container 25PCS, sous atmosphère d'azote | |||||||||
À propos de nous
Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.
FAQ
Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
