Détails sur le produit:
|
Nom de produit: | GaN DIRIGÉ PAR vert sur la gaufrette de silicium | Taille: | 2 pouces 4 pouces |
---|---|---|---|
Structure de substrat: | 111) substrats de 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si ( | Dimension: | 520±10nm |
Paquet: | Emballé dans un environnement de pièce propre de la classe 100, dans le conteneur 25PCS, sous une at | MARQUE: | GaNova |
Mettre en évidence: | 2 pouces de GaN sur une gaufre en silicium,LED vert GaN sur la plaque de silicium,520 nm de GaN sur une gaufre de silicium |

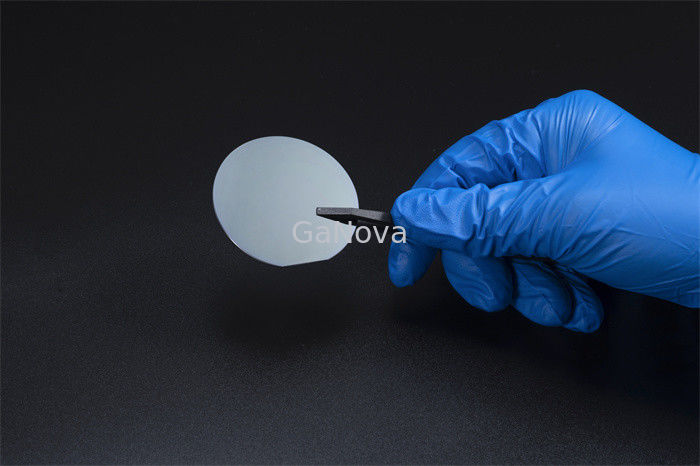

GaN LED verte 2 pouces sur plaquette de silicium
Aperçu
Le nitrure de gallium (GaN) crée un changement innovant dans le monde de l'électronique de puissance.Depuis des décennies, les MOSFET (Metal Oxide Semiconductor Field Effect Transistors) à base de silicium font partie intégrante du monde moderne quotidien qui aide à convertir l'énergie en électricité.
Les réseaux antagonistes génératifs (GAN) sont des architectures algorithmiques qui utilisent deux réseaux de neurones, s'opposant l'un à l'autre (d'où le « antagoniste ») afin de générer de nouvelles instances synthétiques de données pouvant passer pour des données réelles.Ils sont largement utilisés dans la génération d'images, la génération de vidéos et la génération de voix.
2-4 pouces Green-LED GaN sur silicium | |||||||||
Article Si(111) substrats | Tampon Al(Ga)N | ouGaN | nGaN | MQW (1-3 paires) | AlGaN | pGaN | Couche de contact | ||
InGaN-QW | GaN-QB | ||||||||
Dimensions | 2 pouces, 4 pouces | ||||||||
520±10nm | |||||||||
Épaisseur | 800nm | 1000nm | 3000nm | ~3nm | ~10nm | 35nm | 145nm | 20nm | |
Composition | Al% | / | / | / | / | / | ~15 | / | / |
Dans% | / | / | / | ~25 | / | / | / | / | |
Se doper | [Si] | / | / | 8.0E+18 | / | 2.0E+17 | / | / | / |
[mg] | / | / | / | / | / | 1.0E+20 | 3.0E+19 | 2.0E+20 | |
Structure du substrat | Couche de contact 20nm/substrats 145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si(111) | ||||||||
Emballer | Conditionné en salle blanche de classe 100, en container 25PCS, sous atmosphère d'azote |
