Détails sur le produit:
|
| Dimensions: | 100 ± 0.2mm | Nom de produit: | 4-inch MG-a enduit GaN/Sapphire Substrates |
|---|---|---|---|
| Type de conduction: | de type p | Concentration en transporteur: | > ³ de cm⁻ de ⁷ de 1 x 10 ¹ (enduisant la concentration du ³ de cm⁻ de ⁹ de ¹ de ≥ 5 x 10 de p+GaN) |
| Résistivité (300K): | < 10=""> | Mobilité: | > ² /V de 5cm·s |
| Mettre en évidence: | Plaquette épitaxienne au laser LED PIN |
||

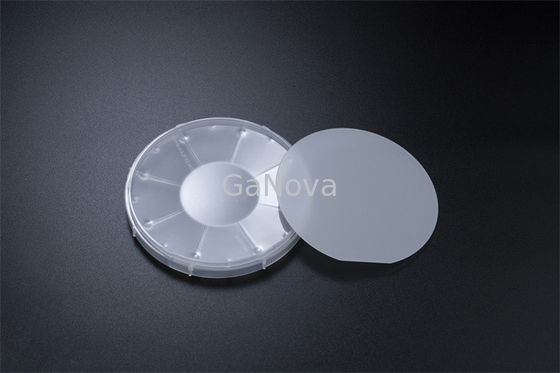

GaN dopé au Mg de type P de 4 pouces sur plaquette de saphir SSP résistivité ~ 10Ω cm LED, laser, plaquette épitaxiale PIN
Les propriétés électriques du GaN dopé au Mg de type p sont étudiées par des mesures d'effet Hall à température variable.Des échantillons avec une gamme de concentrations de dopage Mg ont été préparés par dépôt chimique en phase vapeur organométallique.
Un certain nombre de phénomènes sont observés lorsque la densité de dopant est augmentée jusqu'aux valeurs élevées généralement utilisées dans les applications de dispositifs : la profondeur d'énergie effective de l'accepteur diminue de 190 à 112 meV, la conduction des impuretés à basse température devient plus importante, le rapport de compensation augmente et la la mobilité de la bande de valence chute fortement.
| Substrats GaN/saphir dopés au Mg de 4 pouces | ||
| Article | GaN-TCP-C100 |
|
| Dimensions | 100 ± 0,2 mm | |
| Epaisseur/Epaisseur STD | 4,5 ± 0,5 μm / < 3% | |
| Orientation | Plan C (0001) hors angle vers l'axe A 0,2 ± 0,1 ° | |
| Plan d'orientation du GaN | (1-100) 0 ± 0,2 °, 30 ± 1 mm | |
| Type de conduction | Type P | |
| Résistivité (300K) | < 10 Ω·cm | |
| Concentration de transporteur | > 1 x 1017cm-3(concentration de dopage de p+GaN ≥ 5 x 1019cm-3) | |
| Mobilité | > 5cm2/Contre | |
| *XRD FWHM | (0002) < 300 secondes d'arc, (10-12) < 400 secondes d'arc | |
| Structure |
~ 0,5 μm p+GaN/~ 1,5 μm p-GaN /~ 2,5 μm uGaN /~ 25 nm uGaN tampon/saphir 430 ± 25 μm |
|
| Orientation du saphir | Plan C (0001) hors angle vers l'axe M 0,2 ± 0,1 ° | |
| Orientation Plat de Saphir | (11-20) 0 ± 0,2 °, 30 ± 1 mm | |
| Saphir polonais | Poli simple face (SSP) / Poli double face (DSP) | |
| Surface utilisable | > 90% (exclusion des bords et macro défauts) | |
| Emballer |
Conditionné en salle blanche dans des containers : boîte de wafer simple (< 3 PCS) ou cassette (≥ 3 PCS) |
|
À propos de nous
Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.
