Détails sur le produit:
|
| Nom de produit: | substrats libres de deux pouces de N-GaN | Dimensions: | 50,0 ±0.3mm |
|---|---|---|---|
| Article: | GaN-FS-C-N-C50-SSP | Épaisseur: | 400 ± 30μm |
| Aspérité de visage de N: | 0,5 ~1.5μm (côté simple poli) | Appartement d'orientation: | (1 - 100) ±0.1˚, ± 12,5 1mm |
| Mettre en évidence: | Substrats de GaN autoportants,plaquette épitaxiale polie d'un seul côté,substrats de N GaN |
||

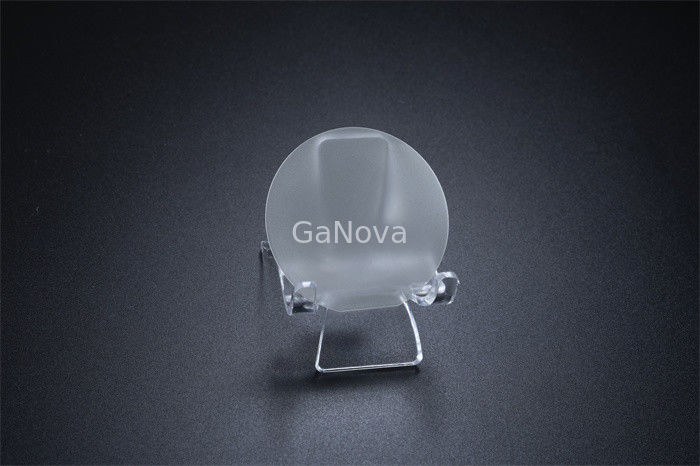

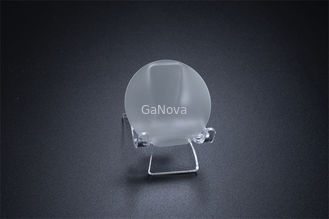

Substrats N-GaN autonomes de 2 pouces N Rugosité de la surface de la face 0,5 ~ 1,5 μm (poli d'un seul côté)
Substrat monocristallin de GaN autoportant de type n dopé Si à face C de 2 pouces Résistivité < 0,05 Ω·cm Dispositif d'alimentation/plaquette laser
Aperçu
Ces tranches de GaN réalisent des diodes laser ultra-brillantes sans précédent et des dispositifs d'alimentation à haut rendement pour une utilisation dans les sources lumineuses de projecteur, les onduleurs pour véhicules électriques et d'autres applications.
Le nitrure de gallium peut également être synthétisé en injectant du gaz ammoniac dans du gallium fondu à 900-980 ° C à pression atmosphérique normale.
| Substrats N-GaN autonomes de 2 pouces | ||||||
|
Niveau de fabrication(P) |
Resoreilleh(R) |
Factice(D) |
Note: (1) 5 points : les angles de coupe de 5 positions sont de 0,55 ±0,15o (2) 3 points : les angles de coupe des positions (2, 4, 5) sont de 0,55 ± 0,15o (3) Surface utile : exclusion des défauts périphériques et macro (trous) |
|||
| P+ | P | P- | ||||
| Article | GaN-FS-CN-C50-SSP | |||||
| Dimensions | 50,0 ±0,3 millimètres | |||||
| Épaisseur | 400 ± 30 μm | |||||
| Appartement d'orientation | (1-100) ±0,1o,12,5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| ARC | ≤ 20 μm | |||||
| Résistivité (300K) | ≤ 0,02 Ω·cm pour le type N (dopé Si) | |||||
| Ga rugosité de la surface de la face | ≤ 0,3 nm (poli et traitement de surface pour épitaxie) | |||||
| N rugosité de la surface de la face | 0,5 ~ 1,5 μm (un seul côté poli) | |||||
| Plan C (0001) hors angle vers l'axe M (angles de coupe erronés) |
0,55 ± 0,1o (5 points) |
0,55± 0,15o (5 points) |
0,55 ± 0,15o (3 points) |
|||
| Densité de dislocation de filetage | ≤ 7,5 x 105cm-2 | ≤ 3 x 106cm-2 | ||||
| Nombre et taille max des trous en Ф47 mm au centre | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| Surface utilisable | > 90% | >80 % | >70 % | |||
| Emballer | Emballé dans une salle blanche dans un seul conteneur de plaquettes | |||||
