Détails sur le produit:
|
| Nom de produit: | Substrat de monocristal de GaN | Dimensions: | ² de 5 x de 10mm |
|---|---|---|---|
| Épaisseur: | 350 ±25µm | Orientation: | Un avion (11-20) outre d'angle vers l'avion du M-axe 0 ±0.5° A (11-20) outre de l'angle vers le C-ax |
| TTV: | ≤ 10µm | Arc: | - ≤ 10µm d'ARC de ≤ de 10µm |
| Mettre en évidence: | Nitrure de gallium gan de type N,substrat épitaxial GaN non dopé,substrat de nitrure de gallium gan face |
||

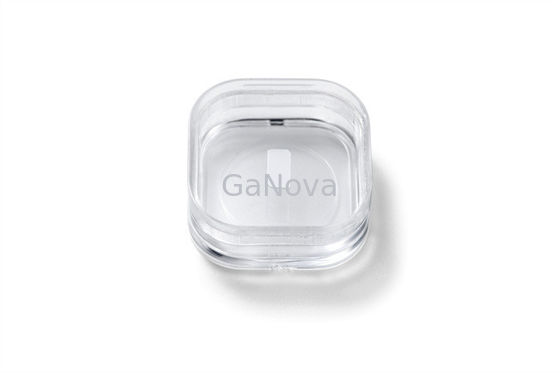

5*10.5mm2 A-face Substrat monocristallin de GaN non dopé de type n Résistivité < 0.05 Ω·cm Dispositif d'alimentation/plaquette laser
Aperçu
La densité de puissance est grandement améliorée dans les dispositifs au nitrure de gallium par rapport à ceux au silicium car le GaN a la capacité de supporter des fréquences de commutation beaucoup plus élevées.Il a également une capacité accrue à supporter des températures élevées.
| UN Fas Free-Stunndjeng gunN SousStrates | ||||
| Article | GaN-FS-AUS | GaN-FS-ANS | GaN-FS-A-SI-S |
Remarques: Un angle d'arc de cercle (R < 2 mm) est utilisé pour distinguer la surface avant et arrière. |
| Dimensions | 5 x 10 mm2 | |||
| Épaisseur | 350 ±25 µm | |||
| Orientation |
Un plan (11-20) hors angle vers l'axe M 0 ±0,5° Un plan (11-20) hors angle vers l'axe C - 1 ±0,2° |
|||
| Type de conduction | Type N | Type N | Semi-isolant | |
| Résistivité (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| ARC | - 10 µm ≤ BOW ≤ 10 µm | |||
| Rugosité de la surface avant |
< 0,2 nm (poli); ou < 0,3 nm (poli et traitement de surface pour épitaxie) |
|||
| Rugosité de la surface arrière |
0,5 ~ 1,5 μm option : 1~3 nm (sol fin) ;< 0,2 nm (poli) |
|||
| Densité de luxation | A partir de 1 x 105à 3 x 106cm-2 | |||
| Densité des macro-défauts | 0cm-2 | |||
| Surface utilisable | > 90% (exclusion des bords) | |||
| Emballer | Conditionné en salle blanche classe 100, en bidon 6 PCS, sous atmosphère d'azote | |||
Annexe : Le diagramme de l'angle de coupe incorrect
Si δ1= 0 ±0,5°, alors le plan A (11-20) hors angle vers l'axe M est de 0 ±0,5°.
Si δ2= - 1 ± 0,2°, alors le plan A (11-20) hors angle vers l'axe C est de - 1 ± 0,2°.
