Épaisseur de galette de nitrure de gallium GaN 325um - 375um autonome

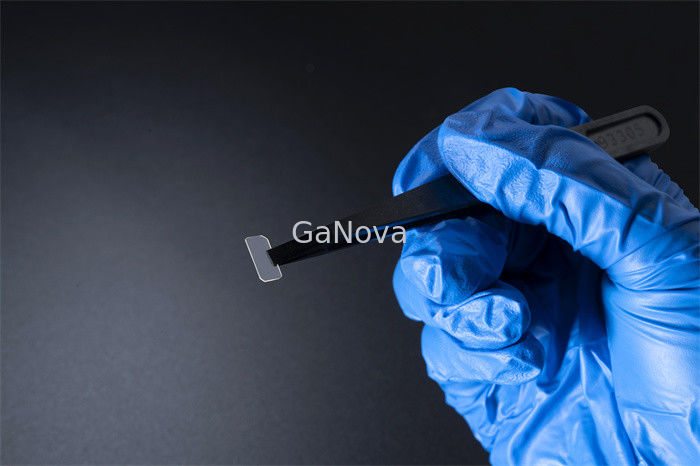

Image Grand : Épaisseur de galette de nitrure de gallium GaN 325um - 375um autonome

Détails sur le produit:

Lieu d'origine:	Suzhou Chine
Nom de marque:	GaNova
Certification:	UKAS/ISO9001:2015
Numéro de modèle:	JDCD01-001-009

Conditions de paiement et expédition:

Détails d'emballage:	Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 6
Délai de livraison:	3-4 jours de la semaine
Conditions de paiement:	T/T
Capacité d'approvisionnement:	10000pcs/Month

Contact

Épaisseur de galette de nitrure de gallium GaN 325um - 375um autonome

description de

Nom de produit:	Substrat de monocristal de GaN	Dimensions:	² de 5 x de 10mm
Épaisseur:	350 ±25µm	Arc:	- ≤ 10µm d'ARC de ≤ de 10µm
Macro densité de défaut:	² 0cm⁻	Densité de dislocation:	Du ⁵ 1 x 10 au ² de cm⁻ de 3 x 10 ⁶
Mettre en évidence:	Plaquette de nitrure de gallium GaN , substrats de gan 375um , plaquette de nitrure de gallium 325um

5*10.5mm²Substrats GaN autonomes à face M Épaisseur 350 ± 25 µm

5*10.5mm²Substrat monocristallin autonome de GaN de type SI non dopé à face M Résistivité > 10⁶Plaquette de dispositifs RF Ω·cm

Le substrat GaN autoportant a un grand potentiel d'homo-épitaxie de dispositifs optoélectroniques et électroniques avec une fiabilité et des performances élevées.Ici, nous avons réalisé la croissance de GaN en vrac autonome sur du graphène multicouche à double empilement en tant que couche d'insertion par la méthode d'épitaxie en phase vapeur d'hydrure (HVPE).

M Fas Free-Stetjeng gunN SousStrates
Article	GaN-FS-MUS	GaN-FS-MNS	GaN-FS-M-SI-S	Remarques: Un angle d'arc de cercle (R < 2 mm) est utilisé pour distinguer la surface avant et arrière.
Dimensions	5 x 10 mm²
Épaisseur	350 ±25 µm
Orientation	Plan M (1-100) hors angle vers l'axe A 0 ±0,5° Plan M (1- 100) hors angle vers l'axe C - 1 ±0,2°
Type de conduction	Type N	Type N	Semi-isolant
Résistivité (300K)	< 0,1 Ω·cm	< 0,05 Ω·cm	> 10⁶Ω·cm
TTV	≤ 10 µm
ARC	- 10 µm ≤ BOW ≤ 10 µm
Rugosité de la surface avant	< 0,2 nm (poli)； ou < 0,3 nm (poli et traitement de surface pour épitaxie)
Rugosité de la surface arrière	0,5 ~ 1,5 μm option : 1~3 nm (sol fin) ;< 0,2 nm (poli)
Densité de luxation	A partir de 1 x 10⁵à 3 x 10⁶cm^-2
Densité des macro-défauts	0cm^-2
Surface utilisable	> 90% (exclusion des bords)
Emballer	Conditionné en salle blanche classe 100, en bidon 6 PCS, sous atmosphère d'azote

Annexe : Le diagramme de l'angle de coupe incorrect

Épaisseur de galette de nitrure de gallium GaN 325um - 375um autonome 1

Si δ₁= 0 ± 0,5 degré, alors le plan M (1-100) hors angle vers l'axe A est de 0 ± 0,5 degré.

Si δ₂= - 1 ± 0,2 degré, alors l'angle du plan M (1-100) vers l'axe C est de - 1 ± 0,2 degré.

À propos de nous

Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.

FAQ

Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
