Détails sur le produit:
|
| Nom de produit: | Sapphire Substrate Wafer | Matériel: | ₃ du ₂ O d'Al de grande pureté (>99.995%) |
|---|---|---|---|
| Bord de gaufrette: | de type r | Orientation extérieure: | Un-avion (11-20) |
| Épaisseur: | 430 ±15μm | Diamètre: | 50,8 ±0.10 |
| Mettre en évidence: | Plaquette de saphir de type R,plaquette de cristal de saphir de 50 mm,plaquette de saphir 420um |
||

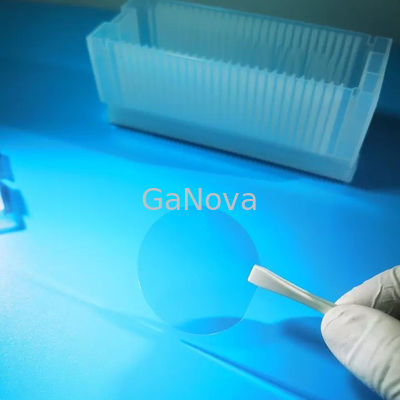

Plaquette de substrat saphir 50 mm Al haute pureté2O3(> 99,995 %) Épaisseur 430 ± 10 μm
JDCD08-001-001 Plaquette de substrat en saphir de diamètre 50 mm, Thk 430um, orientation cristalline C/M0.2, longueur OF (mm) 16 puce LED, matériau de substrat
Propriétés mécaniques uniques
Le saphir en tant que matériau est extrêmement dur, avec une dureté Mohs de 9. Ceci est juste après le diamant minéral naturel, qui a une valeur de dureté Mohs de 10. En conséquence, il est également très résistant aux rayures, ce qui le rend approprié. pour plusieurs industries.Par rapport au saphir, le verre a une valeur de dureté proche de 5,5.
|
Paramètres |
spécification | ||
| Unité | Cible | Tolérance | |
| Matériel | Al de haute pureté2O3(> 99,995 %) | ||
| Diamètre | millimètre | 50,8 | ±0,10 |
| Épaisseur | μm | 430 | ±15 |
| Orientation des surfaces | Plan C (0001) | ||
| -Off Angle vers l'axe M | degré | 0,20 | ±0,10 |
| -Off Angle vers l'axe A | degré | 0,00 | ±0,10 |
| Orientation à plat | A-Plane (11-20) | ||
| -Angle de décalage plat | degré | 0.0 | ±0,2 |
| Longueur à plat | millimètre | 16.0 | ±1 |
| Plan R | R9 | ||
| Rugosité de la surface avant(Ra) | nm | <0,3 | |
| Surface arrière Rugosité | μm | 0.8~1.2μm | |
| Qualité de la face avant | Miroir poli, EPI-Ready | ||
| Bord de plaquette | Type R | ||
| Amplitude de chanfrein | μm | 80-160 | |
| Angle radian inclus entre bord plat et bord rond | millimètre | R=9 | |
| TTV | μm | ≤5 | |
| LTV(5x5mm) | μm | ≤1.5 | |
| Arc | μm | 0~-5 | |
| Chaîne | μm | ≤10 | |
| Marquage laser | Comme client requis | ||
À propos de nous
Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.
FAQ
Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
