Détails sur le produit:
|
| Nom du produit: | bleu du GaN-sur-saphir 4inch/gaufrette verte de LED | Le type: | Saphir plat |
|---|---|---|---|
| Épaisseur: | 650 ± 25μm | orientation: | Avion de C (0001) outre d'angle vers le ± 0.1° du M-axe 0,2 |
| polonais: | Côté simple poli (SSP)/double côté poli (DSP) | Dimension: | 100 ± 0.2mm |
| Mettre en évidence: | 625um épi-plaquettes,675um gaine épi-plaquette,Une gaufre épitaxielle de 4 pouces |
||

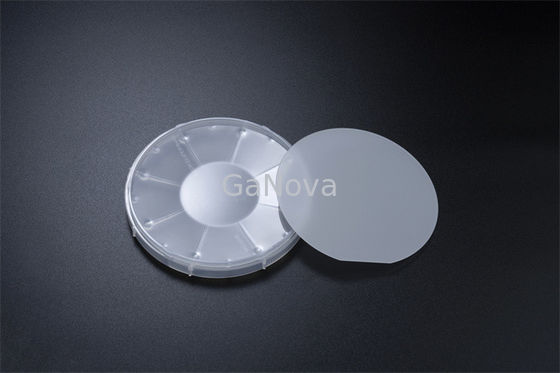

Épaisseur du substrat 650 ± 25 μm 4 pouces LED bleu GaN Wafer épitaxial sur saphir SSP Saphir plat
4 pouces de nitrure de gallium LED bleu Wafer épitaxial GaN sur SSP en saphir
Par exemple, le nitrure de gallium (GaN) est le substrat qui rend possible des diodes laser violette (405 nm), sans utiliser de doublement de fréquence optique non linéaire.Sa sensibilité aux rayonnements ionisants est faible (comme les autres nitrides du groupe III)Les applications militaires et spatiales pourraient également en bénéficier, car les appareils ont démontré une stabilité dans les environnements de rayonnement.
| Wafer LED bleu/vert de 4 pouces avec GaN sur saphir | ||||
|
Substrate |
Le type | Saphir plat |
|
|
| Polonais | L'éclairage est effectué à l'aide d'une lampe à incandescence. | |||
| Dimension | 100 ± 0,2 mm | |||
| Les orientations | Le plan C (0001) hors angle vers l'axe M est de 0,2 ± 0,1° | |||
| Épaisseur | 650 ± 25 μm | |||
|
Épicouche |
La structure | 0L'utilisation de l'équipement doit être effectuée en tenant compte de l'état de l'équipement. | ||
| Épaisseur | 5.5 ± 0,5 μm | |||
| Roughness (Ra) | < 0,5 nm | |||
| Densité de dislocation | < 5 × 108en cm- Deux. | |||
| Longueur d'onde | LED bleue | LED vert | ||
| 465 ± 10 nm | 525 ± 10 nm | |||
| Longueur d'onde FWHM | > 25 nm | > 40 nm | ||
| Performance de la puce | Le niveau de tension de coupure doit être égal à 1 μA. | 2.3-2.5V | 2.2-2.4V | |
| Surface utilisable | > 90% (exclusion des défauts de bord et des défauts macro) | |||
|
Le paquet |
Emballé dans une salle blanche dans un seul récipient en galettes |
|||
