Détails sur le produit:
|
| Mettre en évidence: | plaquettes à base d'épine gazeuse à cristal unique,Une gaufre épi 4 pouces,Substrate de gan à cristal unique |
||
|---|---|---|---|

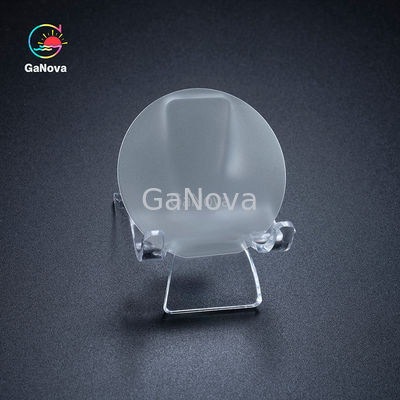

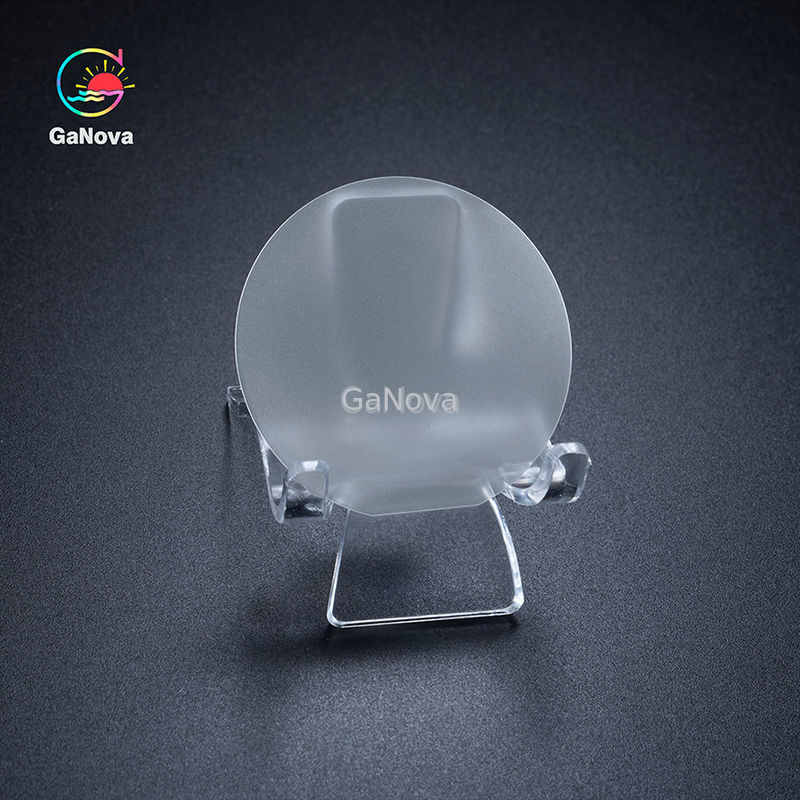

Introduction au substrat GaN à cristal unique de nitrure de gallium dopé de fer de 4 pouces
Le substrat GaN monocristallin de 4 pouces de nitrure de gallium dopé au fer est un substrat monocristallin fabriqué à partir de nitrure de gallium (GaN), qui améliore ses propriétés électriques en dopant des éléments de fer.Le nitrure de gallium (GaN) est un matériau semi-conducteur à large bande avec une bande directe de 3.4 eV, ce qui le rend largement utilisé dans les appareils optoélectroniques et électroniques de puissance.
Procédure de préparation
Le procédé de préparation d'un substrat monocristallin de nitrure de gallium dopé de fer de 4 pouces comprend:
Technologie MOCVD: utilisée pour la culture d'une couche monocristalline de nitrure de gallium de haute qualité 4.
Technologie d'exfoliation au laser: utilisée pour éliminer les défauts des couches monocristallines et améliorer les performances du substrat.
Technologie HVPE: utilisée pour la production à grande échelle de substrats de nitrure de gallium afin d'améliorer l'efficacité de la production.
En résumé, le substrat monocristallin de nitrure de gallium dopé de fer de 4 pouces est un matériau semi-conducteur de haute performance avec de larges perspectives d'application,notamment dans les domaines de l'optoélectronique et de l'électronique de puissance.
| Substrats de N-GaN de 2 pouces en position libre | ||||||
 |
Niveau de production |
Resécorceh(R) |
Espèce de crétin!(D) |
Nom de l'organisme: (1) 5 points: les angles d'erreur de coupe de 5 positions sont de 0,55 ± 0,15o (2) 3 points: les angles de coupure des positions (2, 4, 5) sont de 0,55 ± 0,15o (3) Surface utilisable: exclusion des défauts périphériques et macro (trous) |
||
| P+ | P | Je ne sais pas. | ||||
| Nom de l'article | Le produit doit être présenté sous forme d'une couche d'acide acétylsalicylique. | |||||
| Les dimensions | 50.0 ± 0,3 mm | |||||
| Épaisseur | 400 ± 30 μm | |||||
| Plate d'orientation | (1 à 100) ± 0.1o,12.5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| - Je vous en prie. | ≤ 20 μm | |||||
| Résistance (300K) | ≤ 0,02 Ω·cm pour le type N (dopé au Si) | |||||
| Ga rugosité de la surface | ≤ 0,3 nm (polissage et traitement de surface pour l'épitaxie) | |||||
| N rugosité de la surface | 0.5 ~ 1,5 μm (polie d'une seule face) | |||||
| Plan C (0001) en dessous de l'angle vers l'axe M (angles décalés) |
00,55 ± 0.1o (5 points) |
0.55 ± 0.15o (5 points) |
00,55 ± 0.15o (3 points) |
|||
| Densité de dislocation des fils | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm2 | ||||
| Nombre et taille maximale des trous en Ф47 mm au centre | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| Surface utilisable | > 90% | > 80% | > 70% | |||
| Le paquet | Emballé dans une salle blanche dans un conteneur à plaquette unique | |||||
