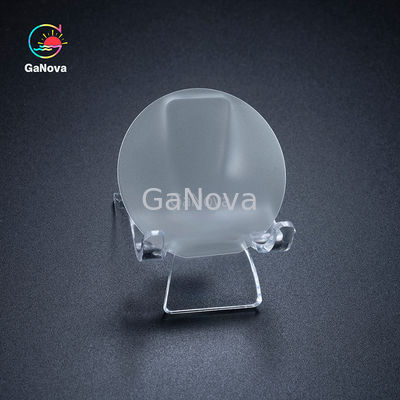

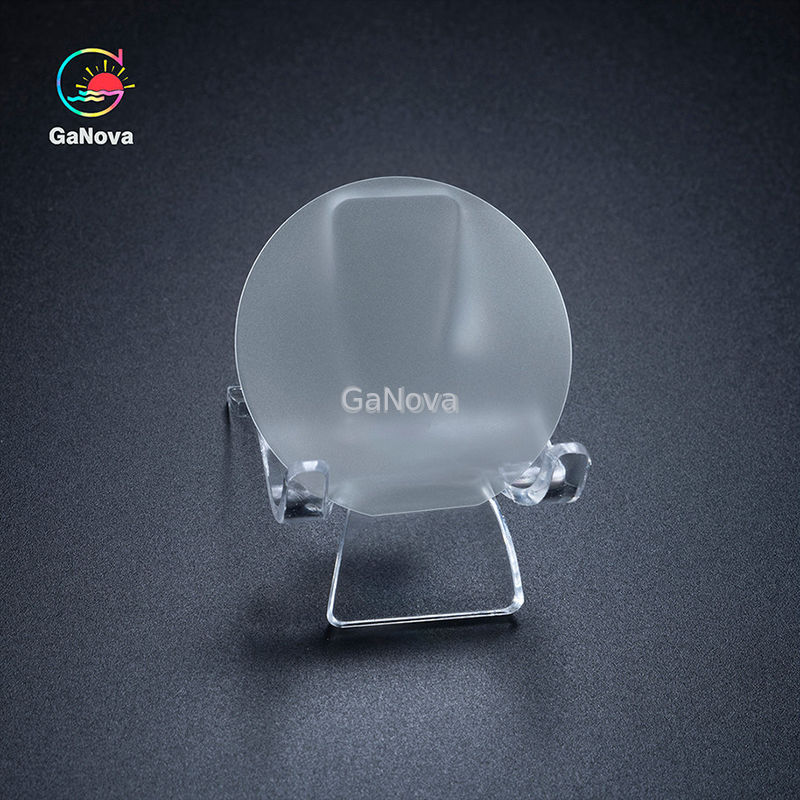

4 pouces de nitrure de gallium GaN en substrat GaN dopé

Introduction au nitrure de gallium (GaN) dopé au fer de 4 poucessous-produit monocristallin

Le substrat monocristallin de nitrure de gallium (GaN) dopé de fer de 4 pouces est un substrat monocristallin fabriqué à partir de nitrure de gallium (GaN),qui améliore ses propriétés électriques par dopage d'éléments de ferLe nitrure de gallium (GaN) est un matériau semi-conducteur à bande passante large avec une bande passante directe de 3,4 eV, ce qui le rend largement utilisé dans les appareils optoélectroniques et électroniques de puissance.

Procédure de préparation

Le procédé de préparation d'un substrat monocristallin de nitrure de gallium dopé de fer de 4 pouces comprend:

Technologie MOCVD: utilisée pour la culture d'une couche monocristalline de nitrure de gallium de haute qualité 4.

Technologie d'exfoliation au laser: utilisée pour éliminer les défauts des couches monocristallines et améliorer les performances du substrat.

Technologie HVPE: utilisée pour la production à grande échelle de substrats de nitrure de gallium afin d'améliorer l'efficacité de la production.

En résumé, le substrat monocristallin de nitrure de gallium dopé de fer de 4 pouces est un matériau semi-conducteur de haute performance avec de larges perspectives d'application,notamment dans les domaines de l'optoélectronique et de l'électronique de puissance.

Caractéristiques du produit

Substrats de N-GaN de 2 pouces en position libre
	Niveau de production			Resécorceh(R)	Espèce de crétin!(D)	Nom de l'organisme: (1) 5 points: les angles d'erreur de coupe de 5 positions sont de 0,55 ± 0,15o (2) 3 points: les angles de coupure des positions (2, 4, 5) sont de 0,55 ± 0,15o (3) Surface utilisable: exclusion des défauts périphériques et macro (trous)
	P+	P	Je ne sais pas.
Nom de l'article	Le produit doit être présenté sous forme d'une couche d'acide acétylsalicylique.
Les dimensions	50.0 ± 0,3 mm
Épaisseur	400 ± 30 μm
Plate d'orientation	(1 à 100) ± 0.1o,12.5 ± 1 mm
TTV	≤ 15 μm
- Je vous en prie.	≤ 20 μm
Résistance (300K)	≤ 0,02 Ω·cm pour le type N (dopé au Si)
Ga rugosité de la surface	≤ 0,3 nm (polissage et traitement de surface pour l'épitaxie)
N rugosité de la surface	0.5 ~ 1,5 μm (polie d'une seule face)
Plan C (0001) en dessous de l'angle vers l'axe M (angles décalés)	00,55 ± 0.1o (5 points)	0.55 ± 0.15o (5 points)		00,55 ± 0.15o (3 points)
Densité de dislocation des fils	≤ 7,5 x 105 cm2	≤ 3 x 106 cm2
Nombre et taille maximale des trous en Ф47 mm au centre	0		≤ 3@1000 μm	≤ 12@1500 μm	≤ 20@3000 μm
Surface utilisable	> 90%			> 80%	> 70%
Le paquet	Emballé dans une salle blanche dans un conteneur à plaquette unique
