5*10mm2 M-visage GaN Single Crystal Substrate Resistivity libre de type n non dopé < 0,05 Ω·dispositif de puissance de cm/laser

5*10mm2 M-visage GaN Single Crystal Substrate Resistivity libre de type n non dopé &lt; 0,05 Ω·dispositif de puissance de cm/laser
5*10mm2 M-visage GaN Single Crystal Substrate Resistivity libre de type n non dopé &lt; 0,05 Ω·dispositif de puissance de cm/laser 5*10mm2 M-visage GaN Single Crystal Substrate Resistivity libre de type n non dopé &lt; 0,05 Ω·dispositif de puissance de cm/laser 5*10mm2 M-visage GaN Single Crystal Substrate Resistivity libre de type n non dopé &lt; 0,05 Ω·dispositif de puissance de cm/laser 5*10mm2 M-visage GaN Single Crystal Substrate Resistivity libre de type n non dopé &lt; 0,05 Ω·dispositif de puissance de cm/laser

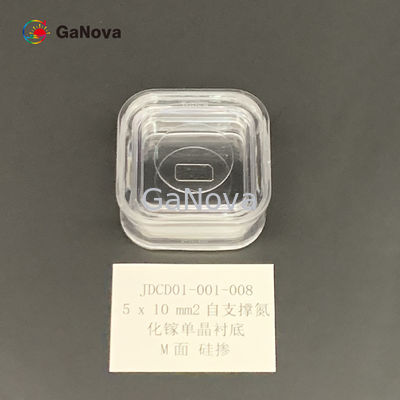

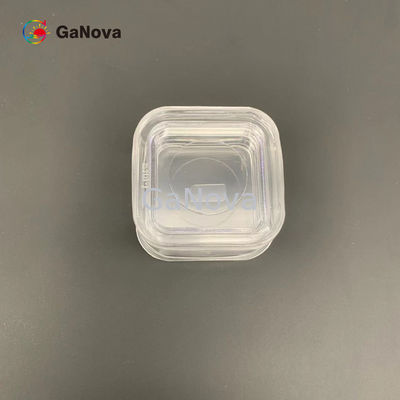

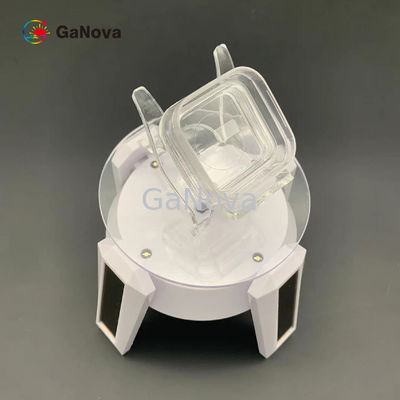

Image Grand :  5*10mm2 M-visage GaN Single Crystal Substrate Resistivity libre de type n non dopé < 0,05 Ω·dispositif de puissance de cm/laser

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD01-001-008
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 6
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000pcs/Month

5*10mm2 M-visage GaN Single Crystal Substrate Resistivity libre de type n non dopé < 0,05 Ω·dispositif de puissance de cm/laser

description de
Dimensions: ² de 5 x de 10mm Épaisseur: 350 ±25µm
TTV: ≤ 10µm Arc: - ≤ 10µm d'ARC de ≤ de 10µm
Macro densité de défaut: ² 0cm⁻ Nom de produit: GaN Epitaxial Wafer
Mettre en évidence:

Substrate à cristal unique au laser GaN

résistivité libre de type n non dopée de substrat de monocristal de GaN du M-visage 5*10mm2 < 0="">


Aperçu
Ces gaufrettes de GaN réalisent les diodes lasers ultra-lumineuses sans précédent et les dispositifs de puissance à haute efficacité pour l'usage dans des sources lumineuses de projecteur, des inverseurs pour des véhicules électriques, et d'autres applications.
Les caractéristiques sont uniformité cristalline et bonne élevée, et qualité extérieure supérieure. Des substrats de GaN sont employés pour des applications de LD (violet, bleu et vert).

M font face aux substrats libres de GaN
Article

GAN-FS-M-U-s

GAN-FS-M-n-s

GAN-FS-M-SI-s

5*10mm2 M-visage GaN Single Crystal Substrate Resistivity libre de type n non dopé < 0,05 Ω·dispositif de puissance de cm/laser 0

Remarques :

Un angle circulaire d'arc (R < 2="" mm="">

Dimensions 5 x 10 millimètres2
Épaisseur µm 350 ±25
Orientation

Avion de M (1 - 100) outre d'angle vers l'Un-axe 0 ±0.5°

Avion de M (1 - 100) outre d'angle vers le C-axe - 1 ±0.2°

Type de conduction de type n de type n Semi-isolant
Résistivité (300K) < 0=""> < 0=""> > 106 Ω·cm
TTV µm du ≤ 10
ARC - 10 µm du ≤ 10 d'ARC de ≤ de µm
Front Surface Roughness

< 0="">

ou < 0="">

Aspérité arrière

0,5 μm ~1,5

option : 1~3 nanomètre (la terre fine) ; < 0="">

Densité de dislocation De 1 x 105 à 3 x 106 cm2
Macro densité de défaut 0 cm2
Secteur utilisable > 90% (exclusion de bord)
Paquet Emballé dans un environnement de pièce propre de la classe 100, dans le conteneur de 6 PCS, sous une atmosphère d'azote

Annexe : Le diagramme de l'angle de miscut

5*10mm2 M-visage GaN Single Crystal Substrate Resistivity libre de type n non dopé < 0,05 Ω·dispositif de puissance de cm/laser 1

Si le degré ±0.5 du δ1 = 0, alors l'avion de M (1 - 100) outre de l'angle vers l'Un-axe est de 0 degrés ±0.5.

Si δ2 = - 1 degré ±0.2, alors avion de M (1 - 100) outre d'angle vers le C-axe est - 1 degré ±0.2.

Au sujet de nous

Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.

FAQ

Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <> >=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
