Détails sur le produit:
|
Nom de produit: | Substrat de monocristal de GaN | Dimensions: | 10 x 10,5 mm² |
---|---|---|---|
Épaisseur: | 350 ±25µm | Orientation: | Plan C (0001) hors angle vers l'axe M 0,35 ±0,15° |
Arc: | - ≤ 10µm d'ARC de ≤ de 10µm | Macro densité de défaut: | ² 0cm⁻ |
Mettre en évidence: | Substrate monocristallin de GaN non dopé,GaN Single Crystal Substrate libre,Substrate à cristal unique GaN de type N |

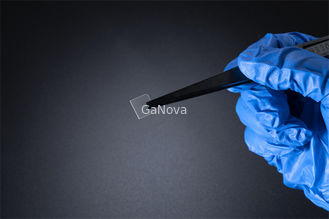

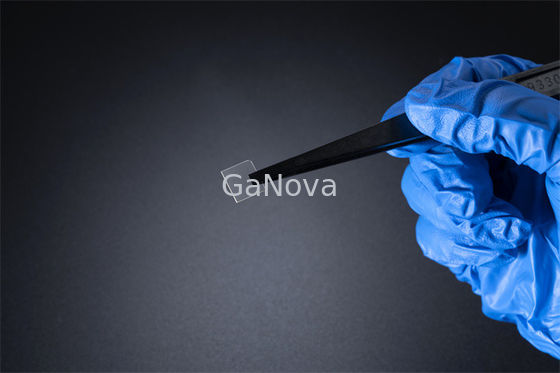

résistivité libre de type n non dopée de substrat de monocristal de GaN de C-visage de ² de 10*10.5mm < 0="">
Aperçu
Substrats en cristal de GaN de qualité de la meilleure qualité avec la basse densité de dislocation (sur l'ordre de 105 /cm2) et la surface d'uniforme sans des défauts périodiques. Ces cristaux de haute qualité de GaN ont un secteur utilisable de plus de 90%.
Nous nous vendons directement de l'usine, et pouvons donc offrir le meilleur prix sur le marché pour les substrats en cristal de haute qualité de GaN.
10 x 10,5 millimètres2 GaN Substrates libre | ||||
Article | GaN-FS-C-U-S10 | GaN-FS-C-N-S10 | GaN-FS-C-SI-S10 |
Remarques : |
Dimensions | 10 x 10,5 millimètres2 | |||
Épaisseur | µm 350 ±25 | |||
Orientation | Avion de C (0001) outre d'angle vers le M-axe 0,35 ±0.15° | |||
Type de conduction | de type n | de type n | Semi-isolant | |
Résistivité (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
TTV | µm du ≤ 10 | |||
Arc | - 10 µm du ≤ 10 d'ARC de ≤ de µm | |||
Aspérité de visage de GA | < 0=""> ou < 0=""> | |||
Aspérité de visage de N | 0,5 μm ~1,5 option : 1~3 nanomètre (la terre fine) ; < 0=""> | |||
Densité de dislocation | De 1 x 105 à 3 x 106 cm2 (calculés par le CL) * | |||
Macro densité de défaut | 0 cm2 | |||
Secteur utilisable | > 90% (exclusion de bord) | |||
Paquet | Emballé dans un environnement de pièce propre de la classe 100, dans le conteneur de 6 PCS, sous une atmosphère d'azote |
normes de *National de la Chine (GB/T32282-2015)
Au sujet de nous
Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.
FAQ
Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <>
>=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
