Aperçu ProduitsGaAs Epi Wafer

substrats non dopés de gaufrette de 17mm 2inch GaAs Epi 50.8mm

Certificat
LA CHINE Shanghai GaNova Electronic Information Co., Ltd. certifications
Je suis en ligne une discussion en ligne

substrats non dopés de gaufrette de 17mm 2inch GaAs Epi 50.8mm

substrats non dopés de gaufrette de 17mm 2inch GaAs Epi 50.8mm
substrats non dopés de gaufrette de 17mm 2inch GaAs Epi 50.8mm

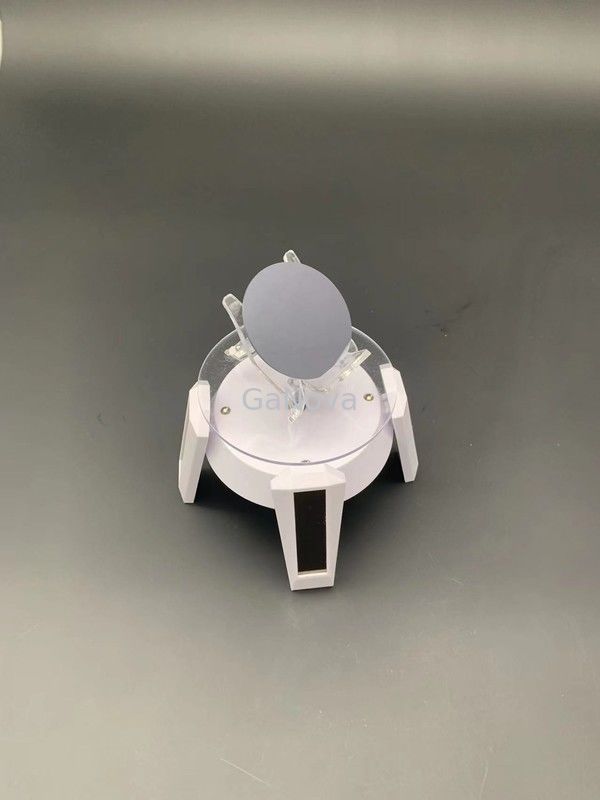

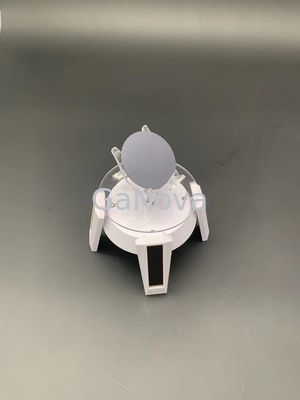

Image Grand :  substrats non dopés de gaufrette de 17mm 2inch GaAs Epi 50.8mm

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD10-001-002
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000pcs/Month

substrats non dopés de gaufrette de 17mm 2inch GaAs Epi 50.8mm

description de
Nom de produit: Plaquette GaAs-Si Méthode de croissance: VGF
Type de conduite: S-C-N Dopant: GaAs-Si
Angle d'orientation: DE Orientation: EJ[0-1-1]±0.5°
Mettre en évidence:

gaufrette de 17mm GaAs Epi

,

gaufrette épitaxiale 50.8mm

,

Gaufrette 50.8mm de GaAs Epi

17±1mm de 100) substrats non dopés de la longueur 2inch GaAs (50.8±0.2mm

Aperçu

L'efficacité de conversion d'un panneau à cellules solaires à haute efficacité basé sur la GaAs est jusqu'à 40%. Actuellement, de tels panneaux à cellules solaires sont très utilisés dans le véhicule aérien téléguidé et les applications automatiques solaires.

Les applications de GaAs couvrent une grande variété de transistors pour l'industrie enjambant la communication de fibre optique, les réseaux sans fil (WLAN), les combinés mobiles, les communications bleues de dent, les communications par satellites, les circuits intégrés monolithiques à micro-ondes (MMIC) pour 5G, aussi bien que les circuits intégrés de radiofréquence (RFIC).

Gaufrette GaAs-SI

Méthode de croissance

VGF
Type de conduite S-C-N
Dopant GaAs-SI
Orientation (100) 15°±0.5° outre de TowardA<111>
Angle d'orientation
De l'orientation EJ [0-1-1] ±0.5°
De la longueur (millimètres) 17±1
SI orientation EJ [0-11] ±0.5°
SI longueur (millimètres) 7±1
Diamètre (millimètres) 50.8±0.2
Cc (/c.c.) 0.4E18~1E18
Résistivité (ohm.cm) NON-DÉTERMINÉ
Mobilité (cm2/v.s) ≥1000
EPD (/cm2) ≤5000
Épaisseur (um) 350±20
TTV (um) <10>
TTR (um) <10>
Cintrez (um) <15>
Déformez (um) <15>
Surface Side1 : Side2 poli : Gravé à l'eau-forte
Emballage Cassette ou simple

Au sujet de nous

Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.

FAQ

Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <> >=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
