Substrats non dopés de plaquette GaAs de 51 mm 2 pouces 7 mm de longueur IF

Certificat
LA CHINE Shanghai GaNova Electronic Information Co., Ltd. certifications
Je suis en ligne une discussion en ligne

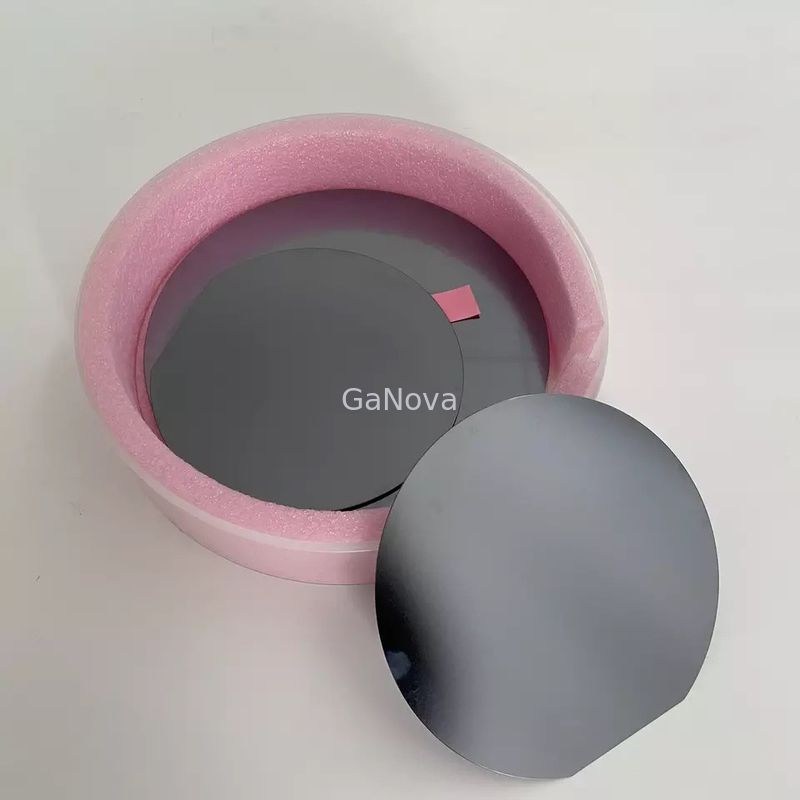

Substrats non dopés de plaquette GaAs de 51 mm 2 pouces 7 mm de longueur IF

Substrats non dopés de plaquette GaAs de 51 mm 2 pouces 7 mm de longueur IF
Substrats non dopés de plaquette GaAs de 51 mm 2 pouces 7 mm de longueur IF

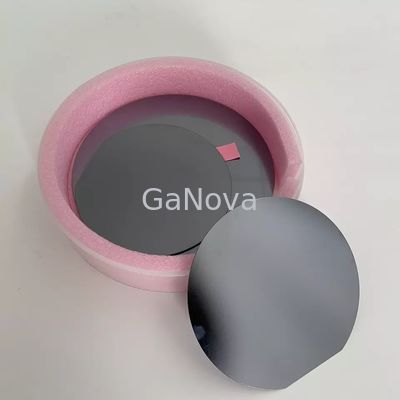

Image Grand :  Substrats non dopés de plaquette GaAs de 51 mm 2 pouces 7 mm de longueur IF

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD10-001-002
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000pcs/Month

Substrats non dopés de plaquette GaAs de 51 mm 2 pouces 7 mm de longueur IF

description de
Méthode de croissance: VGF Type de conduite: S-C-N
Nom de produit: Plaquette GaAs-Si DE Orientation: EJ[0-1-1]±0.5°
DE Longueur (mm): 17±1 SI Orientation: EJ[0-11]±0.5°
Mettre en évidence:

Plaquette de gaas de 2 pouces

,

substrat d'arséniure de gallium 7mm

,

plaquette de gaas de 51mm

50,8 ± 0,2 mm 2 pouces GaAs (100) Substrats non dopés Longueur IF de 7 ± 1 mm





Aperçu

Avec le développement des mini-LED et des micro-LED, les LED à lumière rouge produites avec des substrats GaAs sont de plus en plus utilisées pour les écrans d'affichage et en AR/VR.
L'efficacité de conversion d'un panneau de cellules solaires à haut rendement à base de GaAs peut atteindre 40 %.À l'heure actuelle, ces panneaux de cellules solaires sont largement utilisés dans les applications de véhicules aériens sans pilote et d'automobiles solaires.



Plaquette GaAs-Si

Méthode de croissance

VGF
Type de conduite RCS
Dopant GaAs-Si
Orientation (100)15°±0.5° Off Vers<111>A
Angle d'orientation
DE Orientation EJ[0-1-1]±0.5°
DE Longueur (mm) 17±1
SI Orientation EJ[0-11]±0.5°
SI Longueur(mm) 7±1
Diamètre(mm) 50,8±0,2
CC(/cc) 0.4E18~1E18
Résistivité(ohm.cm) N / A
Mobilité(cm2/contre) ≥1000
DEP(/cm2) ≤5000
Épaisseur (um) 350±20
TTV (euh) <10
TTR(um) <10
Arc (euh) <15
Déformer (euh) <15
Surface Side1 :Poli Side2 :Gravé
Emballage Cassette ou simple





À propos de nous

Nous nous spécialisons dans le traitement d'une variété de matériaux en plaquettes, substrats et pièces en verre optique personnalisées. Composants largement utilisés dans l'électronique, l'optique, l'optoélectronique et de nombreux autres domaines.Nous avons également travaillé en étroite collaboration avec de nombreuses universités, institutions de recherche et entreprises nationales et étrangères, fournissant des produits et services personnalisés pour leurs projets de R&D.C'est notre vision de maintenir une bonne relation de coopération avec tous nos clients grâce à notre bonne réputation.



FAQ

Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sommes usine.
Q : Combien de temps dure votre délai de livraison ?
Généralement, il est de 3 à 5 jours si les marchandises sont en stock.
ou c'est 7-10 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q : Fournissez-vous des échantillons ?est-ce gratuit ou en supplément ?
Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
Paiement <=5000USD, 100% à l'avance.
Paymen> = 5000USD, 80% T/T à l'avance, solde avant expédition.
