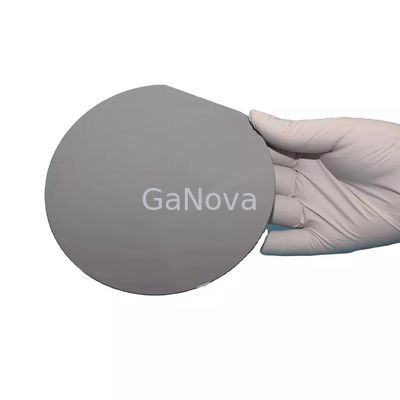

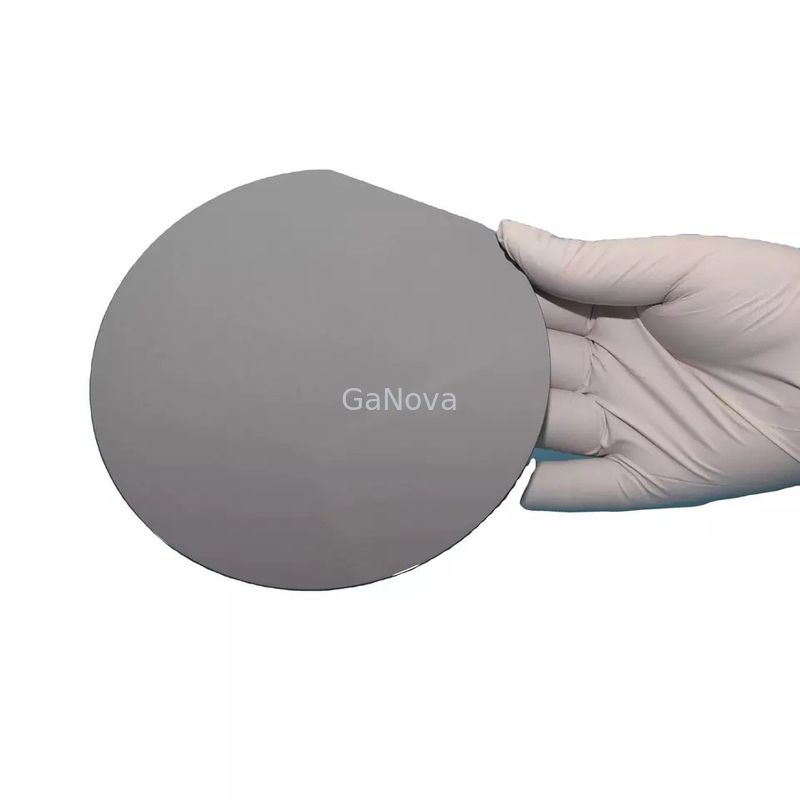

2 pouces GaAs Epi Wafer GaAs Substrats non dopés VGF

2 pouces GaAs Epi Wafer GaAs Substrats non dopés VGF
2 pouces GaAs Epi Wafer GaAs Substrats non dopés VGF

Image Grand :  2 pouces GaAs Epi Wafer GaAs Substrats non dopés VGF

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD10-001-001
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000pcs/Month

2 pouces GaAs Epi Wafer GaAs Substrats non dopés VGF

description de
Méthode de croissance: VGF Type de conduite: S-C-N
Nom de produit: GaAs (100) Substrats non dopés Dopant: GaAs-Si
Angle d'orientation: DE Orientation: EJ[0-1-1]±0.5°
Mettre en évidence:

GaAs Epi Wafer Substrats non dopés

,

GaAs-Si Wafer 2 pouces

,

GaAs Epi Wafer 2 pouces

GaAs-Si Wafer 2 pouces GaAs (100) Substrats non dopés EJ[0-1-1]±0,5°



Aperçu

Les applications GaAs couvrent une grande variété de transistors pour l'industrie couvrant la communication par fibre optique, les réseaux sans fil (WLAN), les combinés mobiles, les communications Bluetooth, les communications par satellite, les circuits intégrés micro-ondes monolithiques (MMIC) pour la 5G, ainsi que les circuits intégrés radiofréquence (RFIC ).



Plaquette GaAs-Si

Méthode de croissance

VGF
Type de conduite RCS
Dopant GaAs-Si
Orientation (100)15°±0.5° Off Vers<111>A
Angle d'orientation
DE Orientation EJ[0-1-1]±0.5°
DE Longueur (mm) 17±1
SI Orientation EJ[0-11]±0.5°
SI Longueur(mm) 7±1
Diamètre(mm) 50,8±0,2
CC(/cc) 0.4E18~1E18
Résistivité(ohm.cm) N / A
Mobilité(cm2/contre) ≥1000
DEP(/cm2) ≤5000
Épaisseur (um) 350±20
TTV (euh) <10
TTR(um) <10
Arc (euh) <15
Déformer (euh) <15
Surface Side1 :Poli Side2 :Gravé
Emballage Cassette ou simple
