gaufrette non dopée 0.4E18 des substrats GaAs Epi de 2inch GaAs à 1E18

gaufrette non dopée 0.4E18 des substrats GaAs Epi de 2inch GaAs à 1E18
gaufrette non dopée 0.4E18 des substrats GaAs Epi de 2inch GaAs à 1E18

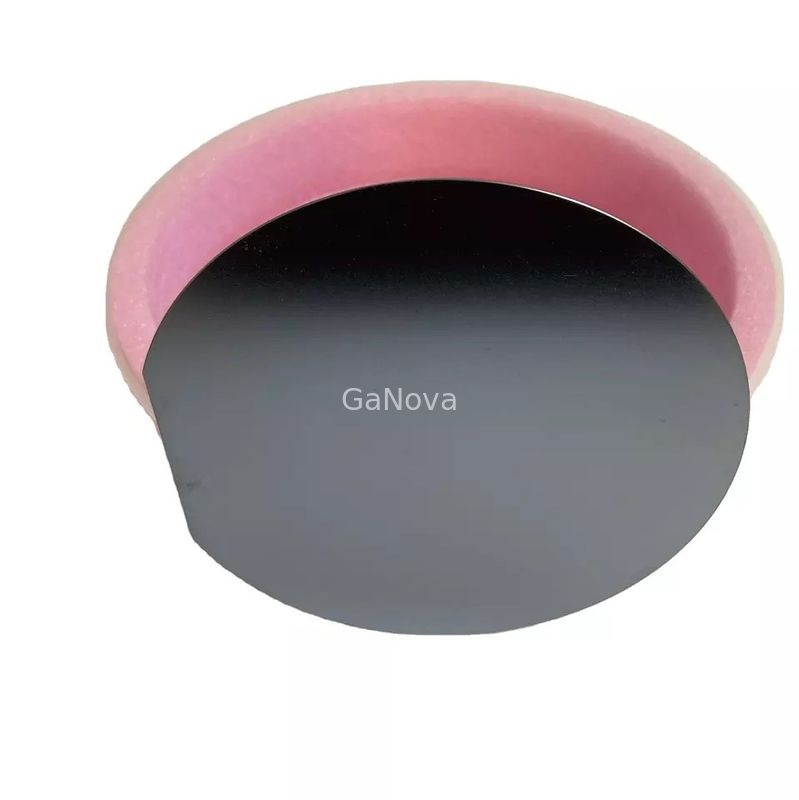

Image Grand :  gaufrette non dopée 0.4E18 des substrats GaAs Epi de 2inch GaAs à 1E18

Détails sur le produit:
Lieu d'origine: Suzhou Chine
Nom de marque: GaNova
Certification: UKAS/ISO9001:2015
Numéro de modèle: JDCD10-001-002
Conditions de paiement et expédition:
Détails d'emballage: Emballage sous vide dans un environnement de salle blanche de classe 10000, dans des cassettes de 25
Délai de livraison: 3-4 jours de la semaine
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000pcs/Month

gaufrette non dopée 0.4E18 des substrats GaAs Epi de 2inch GaAs à 1E18

description de
Type de conduite: S-C-N Dopant: GaAs-Si
Angle d'orientation: DE Orientation: EJ[0-1-1]±0.5°
DE Longueur (mm): 17±1 SI Orientation: EJ[0-11]±0.5°
Mettre en évidence:

Gaufrette non dopée de GaAs Epi

,

substrats 1E18 de GaAs

,

Gaufrette 0.4E18 de GaAs Epi

gaufrette non dopée 0.4E18~1E18 (de 100) substrats GaAs-SI de 2inch GaAs

Aperçu

Les dispositifs RF produits avec des substrats de GaAs sont utilisés généralement dans des applications de communication sans fil, y compris des stations de réseaux sans fil (WLAN), de communication mobile, de base 4G/5G, communications par satellites, et communications de WiFi.

Gaufrette GaAs-SI

Méthode de croissance

VGF
Type de conduite S-C-N
Dopant GaAs-SI
Orientation (100) 15°±0.5° outre de TowardA<111>
Angle d'orientation
De l'orientation EJ [0-1-1] ±0.5°
De la longueur (millimètres) 17±1
SI orientation EJ [0-11] ±0.5°
SI longueur (millimètres) 7±1
Diamètre (millimètres) 50.8±0.2
Cc (/c.c.) 0.4E18~1E18
Résistivité (ohm.cm) NON-DÉTERMINÉ
Mobilité (cm2/v.s) ≥1000
EPD (/cm2) ≤5000
Épaisseur (um) 350±20
TTV (um) <10>
TTR (um) <10>
Cintrez (um) <15>
Déformez (um) <15>
Surface Side1 : Side2 poli : Gravé à l'eau-forte
Emballage Cassette ou simple

Au sujet de nous

Nous nous spécialisons en transformant un grand choix de matériaux en gaufrettes, substrats et parts.components en verre optique adapté aux besoins du client très utilisés dans l'électronique, l'optique, l'électronique opto et beaucoup d'autres domaines. Nous également avions travaillé étroitement avec beaucoup de domestiques et les universités, les instituts de recherche et les sociétés d'outre-mer, fournissent les produits et services adaptés aux besoins du client pour leurs projets de R&D. C'est notre vision à maintenir de bonnes relations de coopération avec nos tous les clients par nos bonnes réputations.

FAQ

Q : Est-vous société commerciale ou le fabricant ?
Nous sommes usine.
Q : De quelle longueur est-il votre délai de livraison ?
Généralement c'est de 3-5 jours si les marchandises sont en stock.
ou c'est de 7-10 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
Paiement <> >=5000USD, 80% T/T de paiement à l'avance, équilibre avant expédition.
